Блок БИН-МК
Блок индикации нагрузки БИН-МК совместно с датчиком тока типа ДТ предназначен для визуальной индикации уровня токовой нагрузки в отходящей цепи взрывозащищенных коммутационных аппаратов.
В блок также встроены элементы, обеспечивающие совместно с реле утечки контроль сопротивления изоляции разомкнутых силовых контактов вакуумного контактора (контроль вакуума камер).
Конструкция и принцип работы
Корпус блока выполнен с пластмассы. На основание корпуса крепится вилка соединителя и печатная плата с элементами. Также на корпусе находится ключ, который предназначен для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.
Питание блока осуществляется напряжением 12 В частотой 50 Гц.
Пропорциональное току нагрузки напряжение снимается с датчика тока и поступает через контакты 6 и 7 разъема блока на измерительный вход схемы. В зависимости от уровня входного сигнала подается сигнал на включение соответствующих светодиодов на панели индикации.
Индикация уровня токовой нагрузки светодиодной линейки соответствует:
- HL1 — 0,3 Iном; HL4 — 0,5 Iном; HL6 — 0,7 Iном;
- HL7 — 1,0 Iном; HL9 — 1,5 Iном; HL10 — 2,0 Iном.
Контроль состояния вакуумных камер контактора осуществляется при помощи специальной схемы, встроенной в блок. При возникновении продольной утечки вдоль полюса или сваривании контактов вакуумного контактора происходит срабатывание реле утечки.

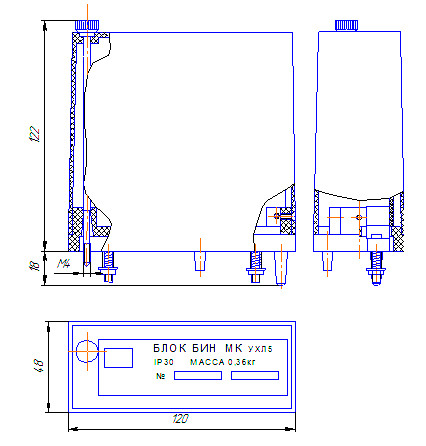

рис. 1 - Габаритные и установочные размеры блоков БИН-МК
Технические характеристики
|
Номинальное напряжение питания блока частотой 50 Гц, В |
12 |
|
Диапазон изменения рабочего напряжения от номинального |
от 85% до 110% |
|
Пределы индикации токовой нагрузки |
0,2 Iном … 2 Iном |
|
Сопротивление измерительного входа, кОм, не менее |
47 |
|
Допустимое импульсное напряжение на измерительном входе, В, не более |
300 |
|
Потребляемая блоком мощность, Вт, не более |
2 |
|
Климатическое исполнение блоков по ГОСТ 15150-69 |
УХЛ5 |
|
Степень защиты корпуса блока |
IP30 |
|
Габаритные размеры блока, мм |
122х120х48 |
|
Масса блока, кг, не более |
0,36 кг |
Подключение блока

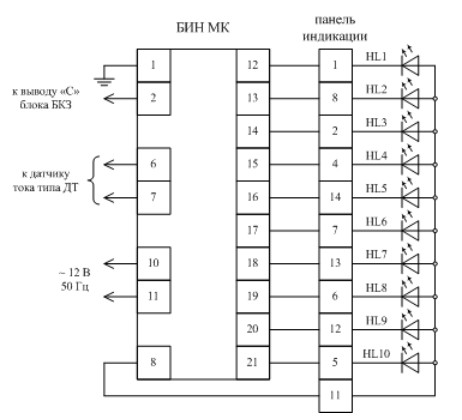

рис. 2 - Схема подключения блока
Блок БИН-МК подключается к схеме аппарата с помощью вилки соединителя. Вывод 1 блока подключается к выводу "Земля" коммутационного аппарата, вывод 2 — к выводу "C" блока БКЗ-3(МК). К контактам 6, 7 подключается датчик тока типа ДТ. К выводам 10, 11 подводится переменное напряжение 12 В питания блока. Контакты 8, 12..21 подключаются к панели индикации.
Условия эксплуатации
- температура окружающего воздуха от -10 до +60°С;
- относительная влажность окружающей среды до 100% при температуре 35°С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение блока в пространстве не регламентируется.
