Барьеры искробезопасности МТМ501-03

Форма заявки
Наличие: в наличии есть
Артикул:
10675
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Барьеры МТМ501-03 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0-5мА, 0-20мА, 4-20мА (пассивный вход) в выходные сигналы постоянного тока 0-5мА, 0-20мА, 4-20 мА в любом сочетании.

Барьеры искробезопасности МТМ501-04 предназначены для преобразования сигналов постоянного тока уровня 0-5мА, 0-20мА, 4-20мА (пассивный вход) в искробезопасные выходные  сигналы  постоянного тока  0-5мА, 0-20мА, 4-20 мА в любом сочетании.

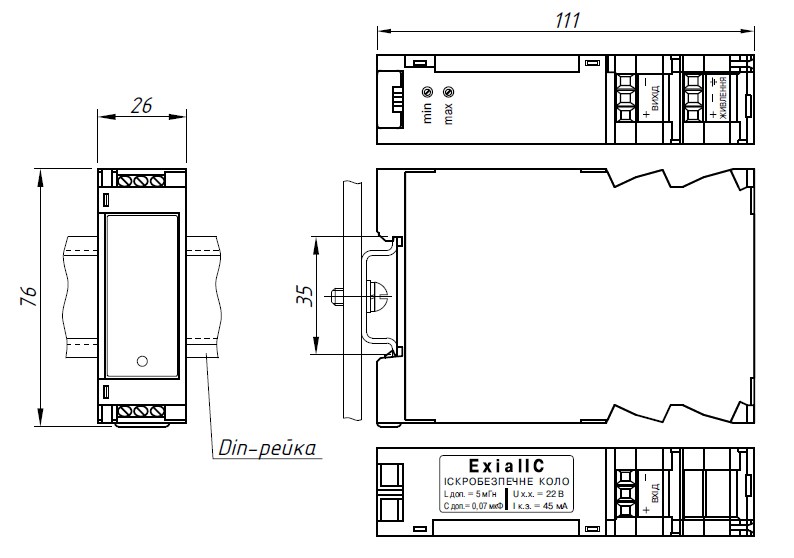

Рис.1 Схема габаритных размеров МТМ-501-03

Рис.1 Схема габаритных размеров МТМ-501-03

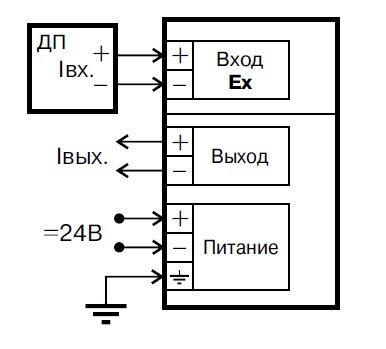

Рис.2 Схема подключения барьера МТМ-501-03

Рис.2 Схема подключения барьера МТМ-501-03

Основные функции

  • Взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрыво-защты “ExiaIIC”
  • Гальваническое разделение входных и выходных цепей 1500 В
Технические характеристики
Наименование Значения
Напряжение питания DC 24 В +10% -15%
Потребляемая мощность 3 Вт
Диапазон рабочих температур +5...+60°С
Напряжение питания ДП  DC17...22 В
Класс точности  0,2
Входной сигнал, мА
МТМ501-03 4-20 акт., 0-5, 0-20, 4-20
МТМ501-04 0-5, 0-20, 4-20
Выходной сигнал, мА (сопротивление нагрузки, Ом)  0-5(2000),0-20(750),4-20(750)

Параметры искробезопасной цепи МТМ501-03

Lдоп.

Cдоп.

МТМ501-04

Lдоп.

Cдоп.



5 мГн

0,07 мкФ



15 мГн

0,1 мкФ

Входное сопротивление, для входных токовых сигналов, не более  50 Ом
Степень защиты корпуса  IP20
Масса, не более 0,2 кг
