Амортизаторы АПНМ-5 предназначен для защиты аппаратуры от вибрационных и ударных нагрузок. Изделия с фрикционным демпированием.

Прибор опорный амортизатор пространственного нагружения АПНМ-5 имеют повышенную механическую прочность.

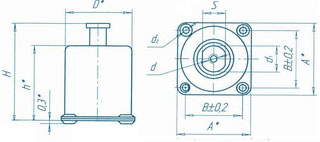

"Габаритные размеры АПНМ-5"

Рис.1 Габаритные размеры АПНМ-5

Габариты и масса изделия
Размеры										Масса
H	h	A	B	D	d1	d2	S	Резьба
								d	глубина
66мм	47,9мм	52мм	41мм	47,4мм	19мм	5,3мм	17мм	М6-6Н	12мм	200г

Гарантии

Примечание. Ресурс и гарантийные обязательства устанавливаются разработчиком изделия опорный амортизатор АПНМ-5 и зависит от места установки и режима работы (амплитуда, виброускорения, ударов, длительности непрерывной работы и т. д.);

Изготовитель гарантирует соответствие качества изделия опорный амортизатор пространственного нагружения АПНМ-5 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Технические характеристики
Параметры	Значения
Нагрузка на один амортизатор	6,0кГс-9,0кГс (58,8Н-88,2Н)
Безотказная работа	8 лет
Назначенный ресурс	500 часов
Условия применения	температура окружающего воздуха - от -60ºС до +70ºС; относительная влажность окружающего воздуха - 95%-98% при температуре 20ºС±2ºС; атмосферное давление на изделия опорный амортизатор АПНМ-5 пространственного нагружения - до 25,3гПа; вибрация с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с², 31,4м/с², 49,0м/с²; действие ударной нагрузки в 10000 ударов с ускорением 39,2м/с², и длительностью ударного импульса 0,015с-0,005с
Срок хранения потребителем	5 лет
