Амортизатор АПН

Цена по запросу
Артикул:
9204
  • Описание
  • Гарантии

Амортизаторы АПН представляют собой устройства, обеспечивающие эффективную защиту различного оборудования от вибраций и механических воздействий. Устройства этой серии отличаются использованием в своей конструкции специальной технологии фрикционного демпфирования и возможности эксплуатации в сложных рабочих условиях.

Область применения

Фрикционные амортизаторы предназначены для использования в составе различной промышленной техники и электронной аппаратуры, что позволяет исключить ее вибрацию в производственных цехах. Специальная конструкция устройства позволяет ему успешно работать в запыленных и влажных помещениях, а также при условиях наличия в воздушной среде разных агрессивных примесей.

Достаточно часто АПН-амртизаторы применяются для крепления оборудования на авиационной технике. Это позволяет эффективно защищать приборы от тряски и колебаний.

Особенности конструкции и функционирования

Амортизационные узлы этого типа производятся в виде устройства, имеющего металлический корпус, внутри которого установлена опорная пластина с демпфированной подпружиненной штангой. Эта штанга контактирует с защищаемым оборудованием и передает колебания на механизм их гашения.

В качестве рабочего элемента в амортизаторах серии АПН вступает пружина, имеющая коническую форму, которая установлена в прорезиненном баллоне, поддерживающем эффективное гашение вибрационных и ударных колебаний. Для отвода воздуха из резинового баллона, при его деформации, в нем проделано специальное отверстие.

При работе амортизаторов этого типа происходит процесс преобразования механической энергии вибраций в тепловую, которая рассеивается при трении элементов амортизатора.

Конструкция АПН

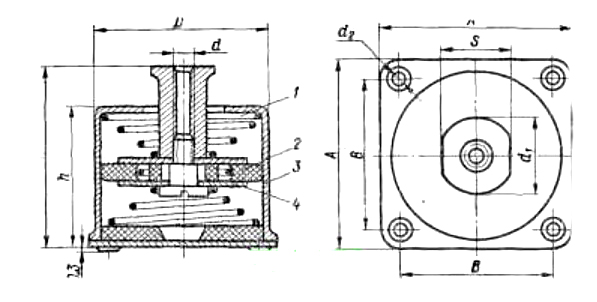

рис. 1 - Конструкция АПН

Амортизатор АПН состоит из (рис. 1):

  1. конические пружины (2 шт);
  2. пластмассовые колодки;
  3. стенки корпуса;
  4. шайба.

Технические характеристики

Значение максимально возможного времени эксплуатации:

8 лет

Наибольший показатель безоткатного рабочего состояния:

2001 час

Диапазон температурных значений при осуществлении рабочего процесса:

-600С…+700С

Показатель ускорения вибрации:

  • ν=15 Гц:

4,4 м/c2

  • ν=40 Гц:

31,4 м/c2

  • ν=80 Гц:

49 м/c2

Максимальный показатель величины атмосферного давления:

25.4 гПа

Показатели минимальной и максимальной нагрузки, диапазона нагрузки, нагрузки и значения веса:

  • АПН-1:

0.5; 0,1 кгс; 4.9-9.8 Н; 0.5-1 кг; 50 гр.

  • АПН-2:

1; 2.5 кгс; 9.8-24.5 Н; 1-2.5 кг; 85 гр.

  • АПН-3:

2; 5 кгс; 19.6-49 Н; 2-5 кг; 92 гр.

  • АПН-4:

4; 7 кгс; 39.2-68.6 Н; 4-7 кг; 145 гр.

  • АПН-5:

6, 10 кгс; 58.8-98 Н; 6-10 кг; 150 гр.

  • АПН-6:

9; 15 кгс; 88.2-147 Н; 9-15 кг; 240 гр.
