Ящик клеммный ЯК-32514223

Ящик клеммный ЯК-32514223 относится к коммутационным устройствам, с помощью которых можно качественно и безопасно соединять отдельные участки электрических цепей, а также подключать электрифицированные установки и станки. При помощи этих коммутационных блоков можно выполнять соединение силовых кабелей, внешний диаметр которых находится в диапазоне значений от 16 до 48 мм.

Конструкционные особенности

Конструктивно клеммный ящик выполнен в виде сдвоенной коробки, которые соединены между собой по одной из больших сторон. Каждая из коробок владеет крышкой, фиксируемой с помощью винтов. Внутри коробки установлены клеммные соединители, обеспечивающие надежное фиксирование токоподающих проводников.

Для ввода кабеля в коробку в ее корпус врезано 11 штуцеров, которые отличаются диаметром входного отверстия.

Особенности клеммного ящика

Для соединения электрических цепей и подключения оборудования клеммный блок владеет 4-мя вводами с диаметром 25 мм, 5-ю вводами с диаметром 16 мм и 2-мя муфтами на 48 мм. Для фиксирования кабеля во вводе имеется нарезанная резьба, а для надежной фиксации проводников внутри коробки используется 32 соответствующих зажима.

Отличительной характеристикой этого клеммного ящика является его взрывозащитное исполнение EExeII, что позволит использовать его во взрывобезопасной среде.

Технические характеристики

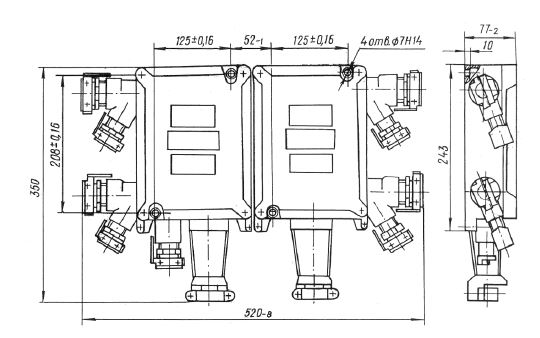

рис. 1 - Габаритные размеры ЯК-32514223
