Ящик клеммный ЯК-32113213
Ящик клеммный ЯК-32113213 относится к коммутационным устройствам, с помощью которых осуществляется коммутирование и разветвление бронированных и обычных силовых кабелей. Коммутационный блоки этого типа рассчитаны для работы с кабелями, внешний диаметр которых находится в пределах 16…48 мм.
Область применения
Ящики ЯК-32113213 рассчитаны для использования в промышленном секторе с целью коммутации отдельных сегментов питающих цепей и подключения электрифицированного оборудования.
Особенности конструкции
Клеммный ящик реализован в виде металлической коробки серебристого цвета, закрываемой с помощью крышки, которая фиксируется 4-мя болтами. В торцевой части корпуса имеются 4 штуцера цилиндрической формы и 1 штуцер квадратной формы. Все они расположены под углом 900 и владеют резьбой для крепления кабеля.
Отличительные особенности
Для подключения силового кабеля к коробке используется 3 ввода с диаметром 25 мм и 1 ввод с диаметром 16 мм, а также одна муфта на 48 мм.
Для надежной фиксации кабеля на муфте и вводах имеются специальные скобы, которые исключают его скручивание и самопроизвольное отключение. Для надежной фиксации кабельных жил используется 32 зажима.
Технические характеристики
|
Значение коммутируемого напряжения: |
380 В или 660 В |
|
Частота коммутируемого тока ящика: |
50 Гц или 60 Гц |
|
Предельное значение коммутируемого тока: |
25 A |
|
Число кабельных патрубков: |
5 |
|
Число кабельных зажимов: |
32 |
|
Вес ящика: |
не более 3,2кг |

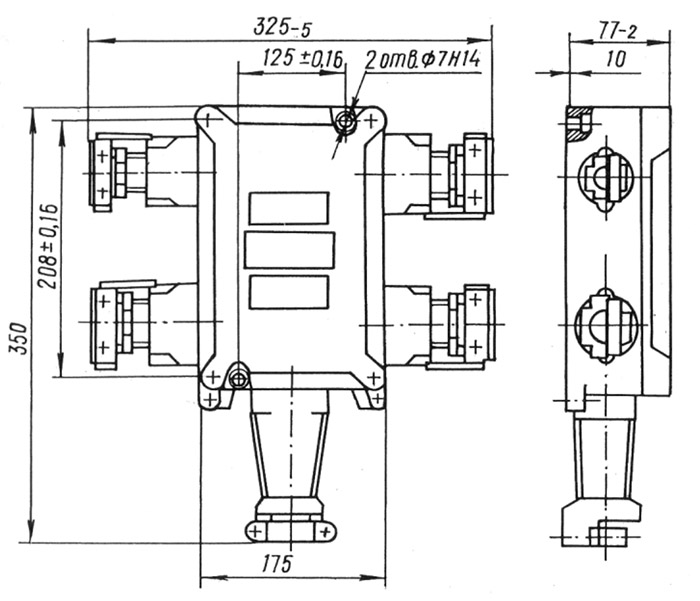

рис. 1 - Габаритные размеры ЯК-32113213
