Ящик клеммный ЯК-163132 представляет собой коммутационный блок, предназначенный для соединения силовых кабелей с разным диаметром, который может меняться от 16 до 25 мм. Также эти устройства успешно применяются для безопасного подключения электрифицированных установок и различного промышленного оборудования, которое питается напряжением 380 В или 660 В. Клеммные ящики позволяют подключать как гибкие, так и бронированные кабеля.

Конструкционное исполнение

Клеммный ящик ЯК-163132 выполнен в виде металлической коробки из алюминиевого сплава, в которую врезаны 6 коммутационных входов с диаметром 16 и 25 мм – по три ввода каждого размера. Вводы большего диаметра расположены перпендикулярно к корпусу ящика, а вводы меньшего диаметра под углом 45⁰…60⁰.

Внутри коробки расположена коммутационная система, с помощью которой осуществляется соединение и разветвление токопроводящих проводов.

Использование ящика

Чтобы выполнить соединение силового кабеля следует ввести его в коммутационный патрубок и зафиксировать с помощью гайки-фиксатора и уплотнительного кольца. Внутри коробки токопроводящие проводники фиксируются с помощью 16-ти зажимов. Временно неиспользуемые каналы закрываются специальными заглушками, что исключает попадание внутрь пыли и влаги.

Технические характеристики

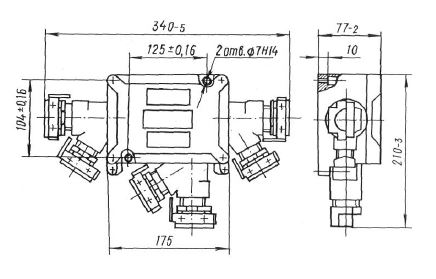

рис. 1 - Габаритные размеры ЯК-163132
