Выключатель А3161

Выключатель А3161 служит для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей (защиты различного электрооборудования) при снижении напряжения до недопустимой величины.

Конструкция

Автомат А-3161 состоит из следующих основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для присоединения внешних проводов.

Кожух выполнен из пластмассы и состоит из основания, на котором смонтированы все части автомата, и крышки, привинчиваемой к основанию.

Коммутирующее устройство состоит из подвижных и неподвижных контактов. Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления. Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики. Они не свариваются и устойчиво работают без ухода. Опиловка и зачистка контактов не рекомендуется даже в тех случаях, когда их поверхность становится неровной, с наплывами серебра. Необходимо следить только за толщиной металлокерамического слоя и провалом контактов. Если толщина слоя или провал станут менее 0,5 мм, автомат для дальнейшей работы не пригоден.

Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу деионизации и дробления дуги стальными пластинками.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата. Расцепитель максимального тока может быть:

• тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;
• электромагнитным, срабатывающим без выдержки времени при коротких замыканиях;
• комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях.

Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей. Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают; в эксплуатации их не регулируют.

Механизм управления автомата обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока.

Так как контакты закрыты кожухом, коммутационное положение автомата указывается положением рукоятки: вовключенном положении она занимает крайнее верхнее положение, в отключенном - крайнее нижнее, а в отключенном расцепителем - промежуточное. После срабатывания теплового реле автомат можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя.

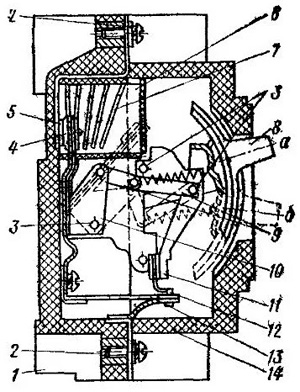

Рис.1. Внешний вид выключателя А3161, где:
1 - основание, 2 - контактные зажимы, 3 - ось, 4 - подвижный контакт, 5 - неподвижный контакт, 6 - дугогасительная  камера, 7 - металлические пластины, 8 - рукоятка, 9 - рычаги переключения, 10 - контактный рычаг, 11 - рычаг взвода, 12 - штырек, 13 - биметаллическая пластина расцепителя, 14 - крышка, а - взведен и включен, б - отключен вручную

Технические характеристики

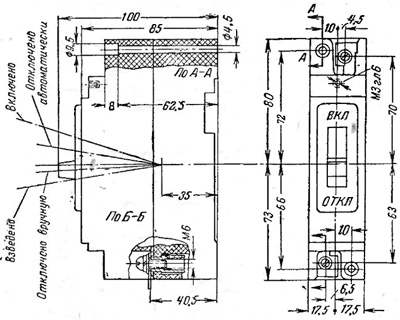

Рис.2. Схема габаритных размеров автомата А-3161
