Вольтамперметр щитовой ВА-240 предназначен для измерения напряжения и тока в электрической сети, состоит из прибора, измерительного шунта на 60А и штепселя с проводами сечением 0,75мм2, к концам которых припаяны наконечники.

Комплект поставки

Исполнение

В корпусе прибора установлен магнитоэлектрический механизм, приводящий в движение стрелку при изменении тока или напряжения в электрической сети дизеля.

Магнитоэлектрический механизм прибора вольтамперметр закрыт циферблатом, на котором нанесены шкалы с двумя рядами цифры: верхний ряд цифр от 0 до 30 для показаний напряжения, нижний от 0 до 60 в одну сторону и от 0 до 20 в другую - для показаний величины тока.

Отклонение стрелки прибора вольтамперметр ВА-240 от 0 влево показывает величину разрядного тока, отклонение стрелки вправо - величине зарядного тока.

Для определения напряжения следует нажать кнопку в нижней правой части крышки прибора, стрелка покажет напряжение по верхней шкале. Ниже стрелки на крышке прибора вольтамперметр имеется винт корректировки показаний стрелки, которым можно установить стрелку в нулевое положение при включенных аккумуляторных батареях и неработающем дизеле.

С обратной стороны прибора вольтамперметр имеется штуцер с тремя штырями для подсоединения штепсельной розетки.

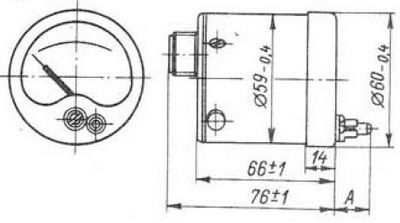

Рис.1. Габаритный чертеж вольтамперметра ВА-240

Технические характеристики
