Сильфонные запорные вентили У29162-010-01 предназначены для установки на трубопроводах и аппаратах в качестве запорных устройств. Вентили предназначены для рабочих сред, по отношению к которым применяемые для изготовления деталей и узлов материалы коррозионностойки. Детали вентилей, соприкасающиеся со средой выполнены из коррозионностойкой стали типа 08Х18Н10Т.

Параметры

• Условный проход Ду, мм   -   10
• Подсоединение к трубопроводу   -  штуцерно-торцевое
• Рабочее давление среды - от 0,66 Па (5,10-3 мм рт. ст.) до 2,5 МПа
• (25 кгс/см2).
• Масса, кг   -  2,3

Вентили предназначены для работы при температуре рабочей среды от минус 100°С до 200°С.

При работе в диапазоне температур от 0 до минус 100°С вентили должны быть предохранены от замерзания в них рабочих сред, так как это может привести к повреждению.

Рабочее положение вентиля - любое. Направление подачи рабочей среды для запорных вентилей на и под золотник.

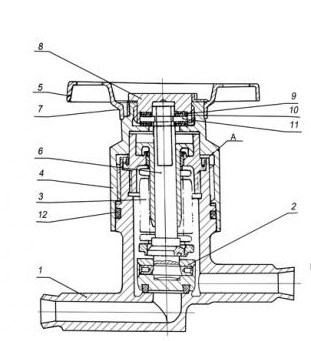

Рис.1 Схема вентиля У29162-010-01

1. корпус
2. золотник
3. сильфон
4. крышка
5. маховик
6. шток
7. кольцо пружинное
8. втулка
9. кольцо
10. кольцо
11. полукольцо
12. кольцо
