Устройство зарядное ЗУ-24-01
Зарядное устройство ЗУ-24-01 служит для обеспечения непрерывного режима зарядки 2-х аккумуляторов из ряда устройств от 6 СТ-100 до 6 СТ-190. Прибор подзарядки также может служить в качестве источника подачи электроэнергии (буферный режим) в цепи автоматики, на необслуживаемых объектах, при подключенных аккумуляторах.
Особенности конструкции и использования
Зарядное устройство ЗУ-24-01 построено на базе нескольких функциональных узлов. Работу ЗУ-24-01 обеспечивает преобразователь переменного напряжения в постоянное U=50 В и импульсный стабилизатор выходного тока. Для защиты от перегрузок и коротких замыканий имеется соответствующая система защиты и контроля состояния аккумулятора и устройства подзарядки.

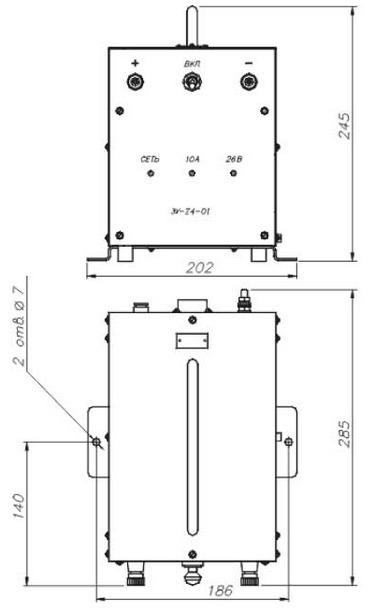

Схема габаритных размеров ЗУ-24-01
Для управления зарядным устройством ЗУ-24-01 используются функциональный тумблер, расположенный на передней панели. О режимах функционирования прибора будет свидетельствовать светодиодная индикация, элементы которой находятся ниже тумблера включения. Подключение прибора к аккумулятору осуществляется при помощи коммутационных клемм винтового типа.
Нумерация контактов соединителя
Технические характеристики
ААРЛ.436237.001ТО
|
Величина выходного напряжения: |
27±3 В |
|
Значение номинального выходного тока: |
10А±5% |
|
Величина пульсаций выходного напряжения: |
не больше 0,5 В |
|
Показатель выходной мощности: |
280 Вт |
|
Величина потребляемой мощности: |
350 Вт |
|
Питающее напряжение: |
~220 В |
|
Показатель защищенности от внешних факторов: |
IP20 |
|
Геометрические размеры устройства: |
24.5х20.2х28.5 см |
|
Вес: |
8.6 кг |
Условия для эксплуатации зарядного устройства
Зарядный прибор ЗУ-24-01 сохраняет сою работоспособность при температуре воздушной среды от 00С до +500С. Показатель влажности может составлять до 98% для температур +250С. На рабочем месте допускаются вибрации с частотой 10….60 Гц и ускорением до 3g.
Комплектация
- Зарядное устройство ЗУ-24-01;
- Комплект монтажных частей;
- Руководство по эксплуатации.
