Устройство зарядное УЗА
Устройство зарядное УЗА представляет собой автоматическую систему подзарядки аккумуляторных батарей. Прибор рассчитан на обеспечение непрерывного заряда 1-й или 2-х батарей из серии от 6СТ55 до 6СТ190. Дополнительно прибор зарядки УЗА может применяться в системах подачи питания к электрическим цепям автоматики на объектах, которые не обслуживаются. Питание осуществляется в буферном режиме при подключенной аккумуляторной батареи.
Особенности зарядного устройства
Прибор зарядки аккумуляторов УЗА выполнен в виде настенного устройства с односторонним обслуживанием. Допускается также расположение устройства и на горизонтальной плоской поверхности (столе) – для этого в комплектации имеются специальные ножки.

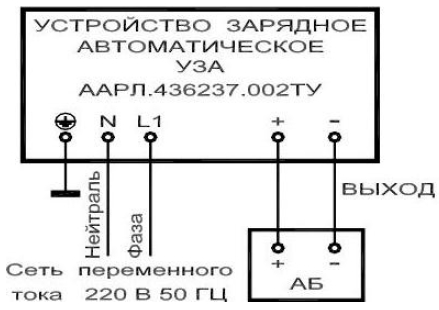

Схема соединения устройства
Зарядка аккумулятора с помощью устройства зарядного УЗА выполняется с применением двухступенчатой процедуры. Изначально происходит заряд батарей при помощи стабилизированного тока, а на следующей ступени процесс подзарядки продолжается с помощью стабилизированного напряжения. На этом этапе параллельно возможно питание электроцепей автоматики дизельных генераторов. Процесс переключения с одной ступени на вторую происходит автоматически при достижении на клеммах аккумулятора напряжения в 0.95Uном.
Модификации
В зависимости от выходных характеристик
- номинального выходного напряжения;
- номинального выходного тока.
изготавливают четыре разновидности прибора:
| Модель | A | B | C |
|
УЗА-12-6 |
160 | 100 | 90 |
|
УЗА-12-10 |
270 | 100 | 200 |
|
УЗА-24-6 |
185 | 105 | 135 |
|
УЗА-24-10 |
340 | 105 | 290 |
Технические характеристики
|
Показатели номинальных выходных напряжений: |
|
|
-УЗА12-6(10): |
13.6В±3% |
|
-УЗА24-6(10): |
27.2В±3% |
|
Величина номинального выходного тока: |
|
|
-УЗА12-6(10): |
6 А±5% |
|
-УЗА24-6(10): |
10 А±5% |
|
Возможные пульсации выходных напряжений при номинальной силе тока: |
не больше 0.5 В |
|
Показатель потребляемой мощности для УЗА12-6(10) / УЗА24-6(10) |
не более 0.11 (0.18) / 0.22 (0.36) кВт: |
|
Система питания устройства от 1-фазной сети с переменным током: |
|
|
-показатель частоты: |
50 Гц ±1.5% |
|
-величина напряжения: |
187….242 В |
|
Вес устройств: |
от 1.5 до 3.5 кг |
|
Показатель защищенности: |
IР20 |

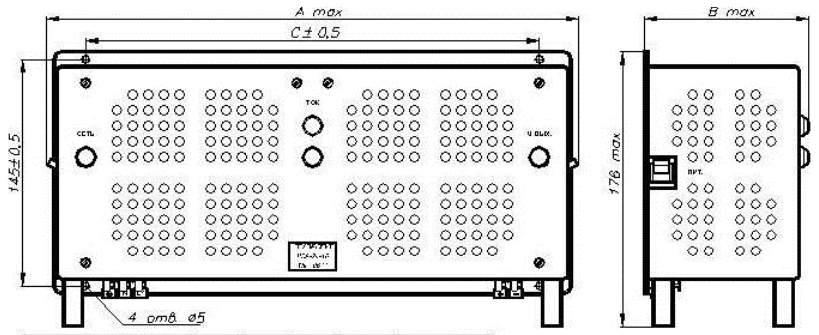

Схема габаритных размеров УЗА
Условия для эксплуатации прибора
Зарядное устройство УЗА эффективно функционирует при температурах воздушной среды в пределах значений от +00С до +500С. Показатель приведенной влажности составляет не больше 98% при Т=+250С.
Высота рабочего места над уровнем моря не должна превышать больше 2000 метров. В месте установки УЗА допускаются небольшие вибрации с амплитудой до 60 Гц и ускорением не больше 1g. По защищенности от воздействий влаги и пыли прибор отвечает уровню IP20.
Комплектация
- Устройство зарядное автоматическое;
- УЗА-12-6;
- УЗА-12-10;
- УЗА-24-6;
- УЗА-24-10.
- Паспорт;
- Инструкция по эксплуатации.
