Устройство УСВВ

Устройства УСВВ являются коммутационными взрывозащищенными элементами, применяемыми для проведения монтажных работ с высоковольтными подключениями. Это оборудования устанавливается в 3-фазных сетях, по которым передается переменный ток с напряжением до 6 кВт, и которые владеют изолированной нейтралью.

Область применения

Оборудование рассчитано для использования в условиях рудников и шахт, рабочая зона которых отличается повышенной концентрацией угольной пыли и метана. Устройства успешно работают в местах, где могут образовываться взрывоопасные газообразные смеси, относящиеся к категориям II A или II В групп Т1...4.

Конструкция и использование устройства

Соединительное устройство реализовано в виде сварного корпуса, который владеет двумя камерами, которые разделены между собой однослойной перегородкой. Камеры соединяются между собой с помощью болтового крепления и закрываются крышкой, формируя взрывозащитную оболочку устройства. В перегородке между камерами проделаны отверстия для монтажа проходного изолятора, на металлических штырях которых закреплены контактные зажимы, выполненные в П-образной форме. К этим зажимам с помощью болтов крепятся жилы кабелей (отходящих/питающих).

Кабельные вводы выполнены на фланцах, которые расположены на боковых поверхностях двух камер. Каждый из таких фланцев имеет 5 резьбовых отверстий. Неиспользуемые фланцы закрываются специальными заглушками.

Корпус устройства устанавливается на салазках, что упрощает его обслуживание и подключение кабелей. Используя соответствующие кабельные вводы можно одновременно подключать до 4-х кабелей гибкого или бронированного типа. Кабельный ввод устройства конструктивно владеет корпусом с уплотнительным кольцом, нажимным фланцем, зажимами для крепления кабельной оболочки и манжетами для фиксации кабельных жил в перегородке.

Технические характеристики

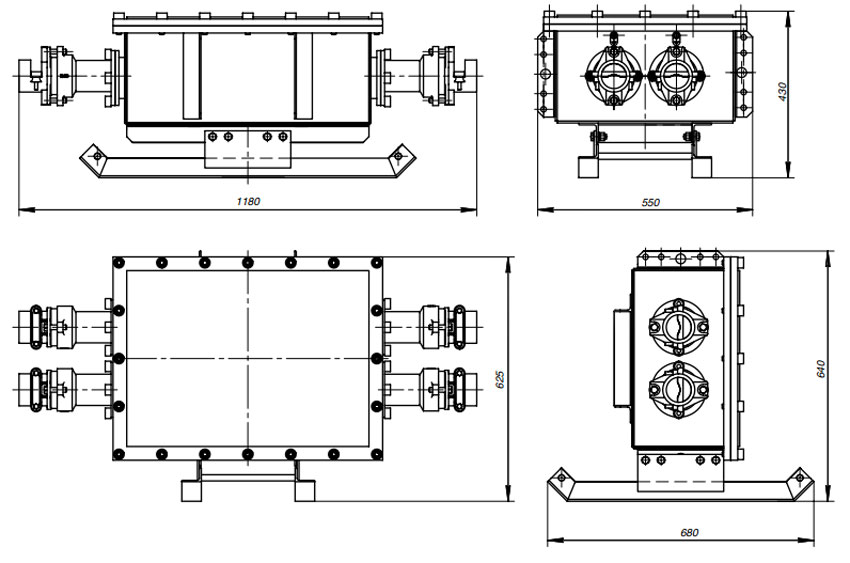

Размеры УСВВ
