Устройство сигнализации УССВ

УССВ относится к устройствам звуковой и светосигнальной сигнализации, которая имеет взрывозащитное исполнение. С помощью этих устройств осуществляется подача предупредительных и аварийных сигналов с помощью света и звука при работе во взрывоопасных условиях.

Система сигнализации этого типа владеет взрывозащитной оболочкой, что предусматривает возможность ее применения в рабочих зонах, отличающихся повышенным уровнем взрывоопасности. Это могут быть помещения газовых, нефтеперерабатывающих или химических предприятий.

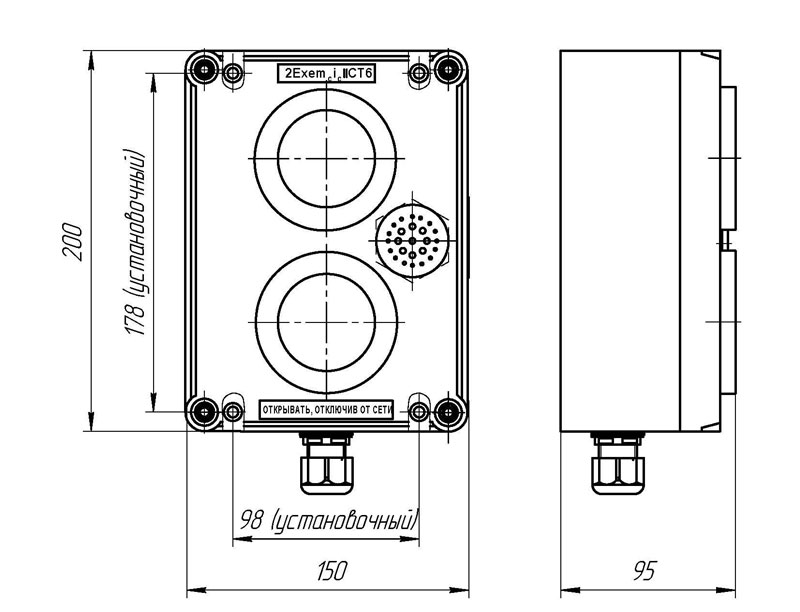

Конструкционные особенности

Устройства сигнализации выполнены в виде корпусных блоков с защитной крышкой, под которой расположена функциональная схема устройства, блок питания, модуль управления и система кабельного ввода для подключения внешних присоединений. На передней панели корпуса установлены элементы световой и звуковой сигнализации. Цвет световых индикаторов оговаривается при заказе сигнализации.

Корпус с защитным кожухом выполняется из материалов, которые отличаются высокими показателями механической устойчивости, а величина их электрического сопротивления составляет порядка 10⁹ Ом.

Надежное подключение внешних присоединений к блоку сигнализации реализовано посредством использования наборных пружинных зажимов. Ввод кабеля внутрь корпуса устройства осуществляется через специальные защищенные (ЕЕхе) вводы с показателем защищенности от внешней среды IР68.

Функционирование устройства заключается в подаче звукового сигнала и светового излучения при поступлении электрического сигнала по внешним присоединениям.

Эксплуатационные условия

УССВ-устройства рассчитаны для установки в рабочих местах, расположенных не выше 2000 метров на условным уровнем моря. Температурный режим в месте работы сигнализации должен находиться в пределах -40ºС…+45ºС, а влажность воздуха не выше 98%.

Технические характеристики

Комплектация

При поставке потребителю комплектация предусматривает наличие:

• УССВ-усройства;
• Технического паспорта;
• Эксплуатационного руководства.
