Устройство РЗЛ-03.6XX
Устройства РЗЛ-03.6хх служат для поддержания автоматического управления, и защиты высоковольтных подключений линий электропередач, которые находятся под рабочим напряжением в 6 или 10 кВ.
Устройства РЗЛ-03.6хх могут использоваться и как самостоятельные средства защита, так и включаться в состав комплексных систем, устанавливаемых на энергетических объектах. Их использование позволяет заменить морально устаревшие релейные устройства серии РТ80 и РТ90.

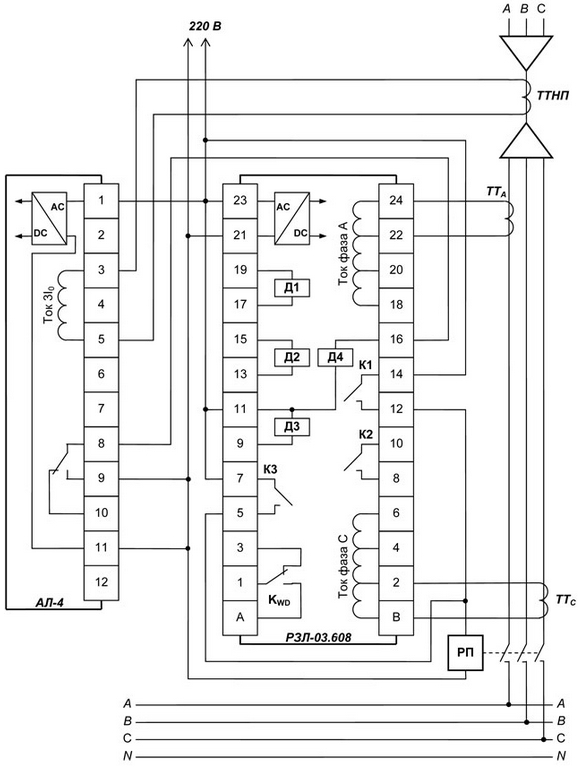

рис.1 - Схема подключения устройства РЗЛ-03.6хх
Конструкционное исполнение
Конструкция оборудования токовой защиты серии РЗЛ-03.6хх включает в свой состав микропроцессорный модуль РЗЛ-03.2хх, а также релейный блок АЛ-4. Между собой они соединены коммутационными кабелями, а контролируемые линии электропередач подключаются к блокам с помощью винтовых клемм. Конструктивно блоки РЗЛ реализованы в двух исполнениях, одно из которых отвечает выступающему монтажу, а второе – утопленному.
Габаритные и установочные размеры соответствуют устройству РЗЛ-03.2хх.
Особенности использования
В процессе функционирования устройства РЗЛ-03.6хх поддерживается возможность задействования защитных функций, управляющих, а также средств автоматики, которые определяются ПУЭ или ПТЭ. Для получения и вывода сигналов управления используется система дискретных входов и выходов, о состоянии которых свидетельствуют индикаторы светодиодной сигнализации. Замер контролируемых токов осуществляется при помощи аналогово-цифрового преобразователя.
Технические характеристики
|
Интервал значений поддерживаемых напряжений питания: |
от 154 В до 242 В |
|
Диапазон напряжений, при которых поддерживается работоспособность устройства: |
от 90 В до 250 В |
|
Интервал поддерживаемых токов: |
от 1 А до 8 А |
|
Точность измерений контролируемых токов: |
1% для каждых 100С отклонения от 200С |
|
Интервал уставок тока (для МТЗ и короткого замыкания): |
от 1,50 до 99,9 А |
|
Дискретность выбора тока: |
0,1 А |
|
Интервал уставок времени срабатывания МТЗ: |
от 0,1 до 99,9 сек |
|
Габаритные размеры: |
12,5х18х23 см |
|
Масса устройства: |
3,0 кг |
Эксплуатационные условия
Приборы РЗЛ-03.6хх предназначены для использования в закрытых помещениях, среда которых отличается отсутствием токопроводящей пыли, а также примесей и газов, способных повредить изоляцию и металлические части устройства.
Блоки токовой защиты рассчитаны для эксплуатации в условиях температурного режима от -400С до +550С. Показатель приведенной влажности воздуха может составлять от 45% до 80%, а показатель атмосферного давления должен находиться в пределах значений 635..800 мм.рт.ст.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
