Устройство РС83-С

Цена по запросу

Артикул:

8794

Описание
Гарантии

Устройство РС83-С используется при необходимости обеспечения сигнализацией подстанций сетей и предприятий. Данное устройство занимается отслеживанием увеличением тока по любом из двух каналов. Также прибор имеет возможность принимать информацию по одному из двух каналов. При этом есть возможность выбирать как будет влиять данное устройство по каждому каналу на реле и сигнализацию. На сигнализацию же сигналы принимаются по двум каналам, это сигналы которые предназначены для управления сигнализацией, а именно: отключение звука и сброс сигнализации. Данное устройство может быть использовано как для сетей с постоянным так и переменным током.

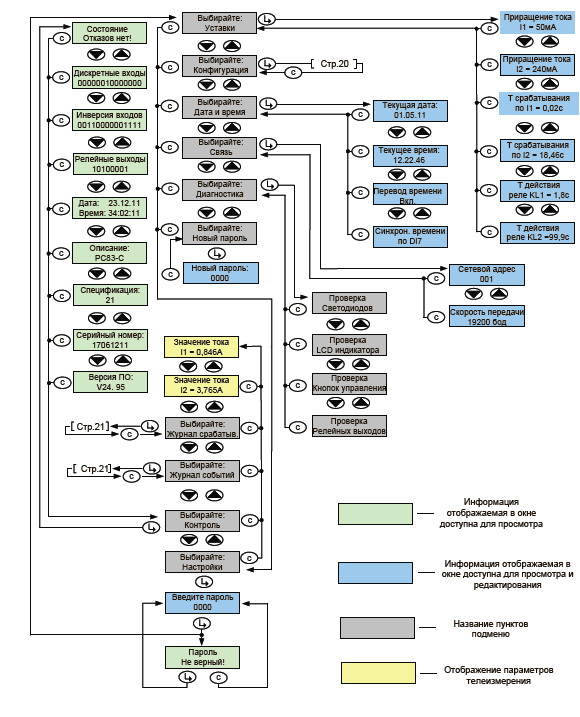

Общая структура меню реле РС83-С

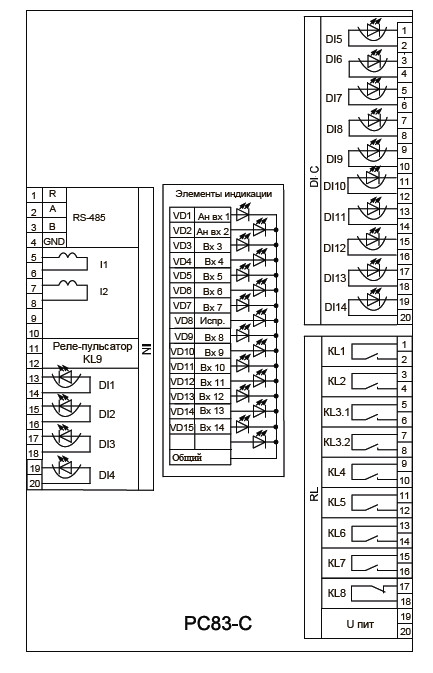

Схема внешних подключений РС83-С

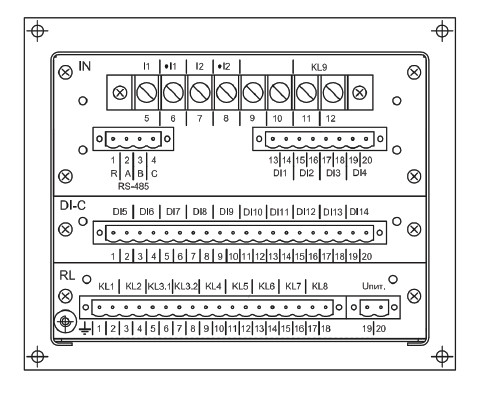

Схемы расположения выводов для подключения к устройству РС83-С

Технические характеристики

Аналоговые каналы:
Кол-во аналоговых входов	2
Род тока	Постоянный или переменный
Диапазон измерения токов	~\= (0 – 4) А
Номинальное значение приращения тока	(20 – 250) мА, с шагом 10мА
Длительность приращения тока	не менее 20 мс ( при перекрытии уставки по току 1,5 )
Точность измерения токов	2 %
Термическая стойкость, длительно	10 А
Напряжение питания:
Допустимое отклонение от номинального напряжения оперативного тока (Uном ОТ ~/=220В)	~100 -260 В ( для переменного тока) =100-260 В ( для постоянного тока)
Допустимое отклонение от номинального напряжения оперативного тока (Uном ОТ ~/=110В)	80-130 В
Потребляемая мощность	2 Вт (2 ВА) + 0,25 Вт (0,25 ВА) на каждое сработавшее реле
Время готовности при наличии номинального оперативного тока	200 мс
Допустимое время отсутствия напряжения оперативного тока	не менее 500 мс
Дискретные входы:
Количество дискретных входов	Четырнадцать (DI 1 - DI 14)
Тип дискретных входов	Опторазвязка
Время распознавания	40 мc
Пороговые уровни напряжения входов
Переменное напряжение	«1» - выше 0,6 Uном «0» - ниже 0,45 Uном
Постоянное напряжение	«1» - выше 0,72 Uном «0» - ниже 0,5 Uном
Потребляемая мощность	1,5 Вт на вход
Выходные реле KL:
Количество выходных реле	Восемь (KL1- KL8)
Устойчивость на замыкание	(0,2 с) 20 А
Номинальный ток	5 А
Разрывная способность контактов	250 В (=), 0,15А (L/R=30 мс) 220 В (~), 5 А (cos φ =0,6)
Выход 1,2,4-7	1 нормально-открытый контакт
Выход 3 2	2 нормально-открытый контакта
Выход 8	1 нормально-закрытый контакт
Уставки:
Уставка приращения тока по первому каналу I1	20 - 250 мА, с шагом 10 мА
Уставка приращения тока по второму каналу I2	20 - 250 мА, с шагом 10 мА
Уставка времени срабатывания по первому каналу I1	0 - 20 с, c шагом 0,01 с
Уставка времени срабатывания по второму каналу I2	0 - 20 с, c шагом 0,01 с
Уставка времени действия реле KL1	0,1 - 99,9 с, c шагом 0,1 с
Уставка времени действия реле KL2	0,1 - 99,9 с, c шагом 0,1 с
Последовательный интерфейс RS-485:
Тип	Порт на задней панели реле, витая пара Изолированная, полудуплекс
Протокол	MODBUSTM RTU
Скорость передачи	1200 ÷ 115200 бод (программируется)
Климатические условия:
Температура хранения	-40°C дo +70°C
Температура работы	-25°C дo + 55 °C стандартно -40°C дo + 70 °C спец. исполнение
Относительная влажность	Не более 50% при 40°C

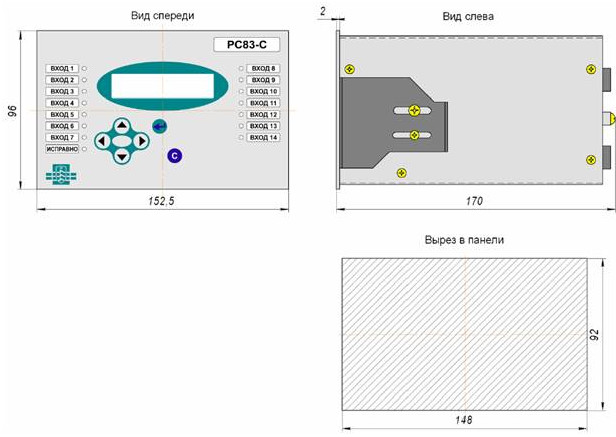

Габаритные размеры РС83-С
