Устройство РС83-А2М
Устройство РС83-А2М используется для защиты, автоматики, управления, сигнализации. Данное устройство обеспечивает разные виды защиты, а именно:
- максимальная токовая защита, которая выполняется по 4-м ступеням;
- защита от замыканий на землю;
- защита от несимметричной нагрузки и обрыва фаз.
Кроме защиты устройств РС83-А2М позволяет выполнять такие функции как: двукратное повторное включение в автоматическом режиме, ускорение МТЗ если происходит включение, резервирование отказа выключателя, измерение токов фаз, тока и напряжения. На лицевой панели устройства находятся кнопки для управления работой и настройки данного устройств, также управление может происходить дистанционно. Устройство поддерживает ведение журнала событий двух видов, это события при которых возникла аварийная ситуация (не более ста шт) и события при которых были изменены настройки работы устройства (их может быть максимум двести шт).

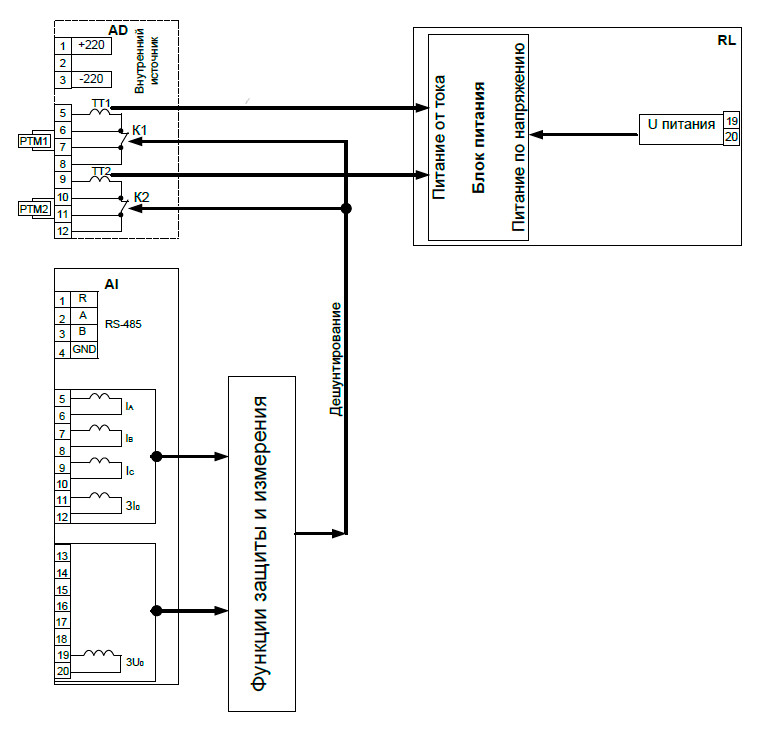

Структурная схема аналоговой части РС83-А2М
Технические характеристики
|
Напряжение питания: |
~ или =, 220 В |
|
Величина потребляемой мощности: |
2 Вт + по 0,25 Вт на каждое сработавшее реле |
|
Количество каналов измерения: |
4 |
|
Интервал измерений тока: |
от 0,1 А до 120 А |
|
Термическая устойчивость токовых цепей: |
40*Iном. на протяжении 1 сек, 2*Iном. продолжительно |
|
Количество выходных реле: |
8, 12, 16 |
|
Значение номинального релейного тока: |
5 А |
|
Устойчивость к короткому замыканию 0,2 сек: |
20 А |
|
Напряжение разрыва контактов: |
~220 В / = 250 В |

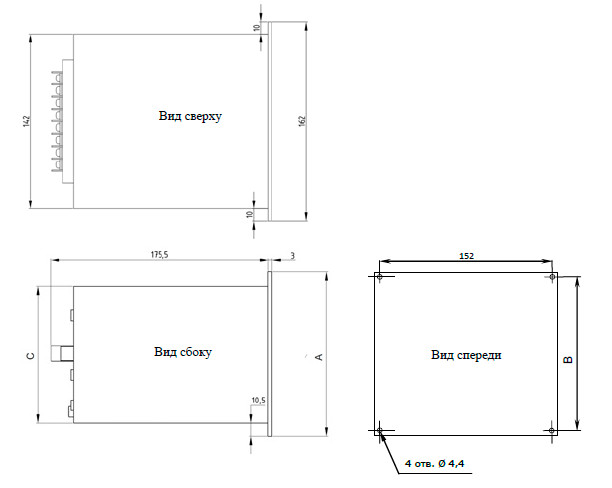

Габаритные размеры
