Устройство РС83-А2.0
Устройство РС83-А2.0 служит для выполнения функций защиты по току, автоматики и телемеханики, а также управления электрическими подключениями с напряжением 6…35 кВ.
Устройства этого типа могут получать питание как от источников переменного (оперативного), так и постоянного тока. Возможно и комбинированное питание от двух разнотипных источников – от блока оперативного питания и от цепей измеряемого тока.
Область применения
Устройства защиты РС83-А2.0 рассчитаны для использования на новых станциях распределительных электрических сетей промышленных предприятий. Также это оборудование может служить для замены морально устаревших РЗА-устройств и средств телемеханики.
Функциональные возможности
Приборы защиты РС83-А2.0 отличаются наличием широкого спектра функций, среди которых можно выделить:
- наличие 3-ступенчатой максимально токовой защиты для 3-фазных сетей (есть возможность независимой/зависимой временной выдержки);
- встроенная 2-ступенчатая защита замыкания на землю;
- присутствие 2-ступенчатой защиты от токовых нагрузок или обрыва фаз;
- возможность локального или дистанционного, по интерфейсу RS-485, включения и отключения выключателей подключений;
- возможность проведения замеров фазовых токов;
- поддержка резервирования отказа срабатывания выключателей подключений;
- возможность ведения электронного журнала аварийных срабатывания с архивом на 100 событий.
Особенности конструкции и использования
Коммутация входных/выходных цепей реализована при помощи специальных подсоединительных зажимов, расположенных на задней стенке.

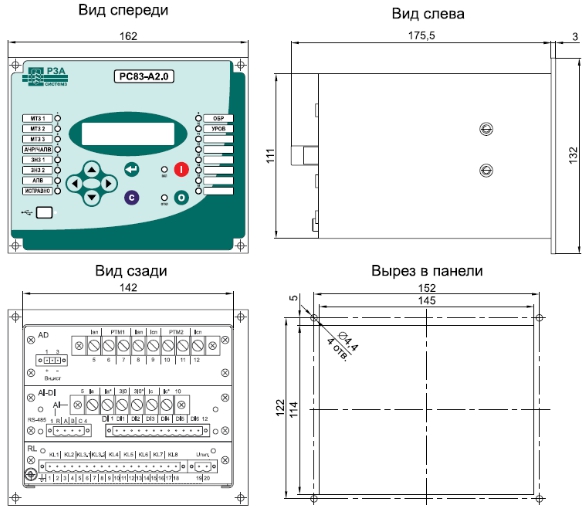

Схема габаритных размеров устройства РС83-А2.0
Для согласования входных сигналов и реализации гальванической развязки в устройстве РС83-А2.0 используются специальные токовые трансформаторы. Для выполнения индикации напряжения и тока в первичных величинах следует произвести уставки соответствующих коэффициентов трансформации в настроечном меню устройства.
Устройства РС83-А2.0 имеют в своей комплектации 8 или 12 выходных реле. Они могут работать в 2-х режимах – импульсном либо потенциальном. При функционировании в импульсном режиме релейная система РС83-А2.0 срабатывает на время равное уставке включения реле. При работе в потенциальном режиме реле срабатывает на время, равное продолжительности исполнительного сигнала, а отключение происходит по истечению временной уставки включения или по отключению подачи исполнительного сигнала.
Технические характеристики
|
Длительность записи осциллограммы / шаг записи: |
3…15 сек / 0,1 сек |
|
Продолжительность процедуры предаварийной записи / шаг записи: |
0,1…1 сек / 0,1 сек |
|
Максимальная продолжительность непрерывной записи: |
1 мин |
|
Длительность записи 1-й осциллограммы в режиме повторного пуска: |
20 сек |
|
Число выходных реле: |
8(12) |
|
Габаритные размеры: |
10,5х9,5х9.0 см |
|
Вес устройства: |
1,3 кг |
Обозначение при заказе

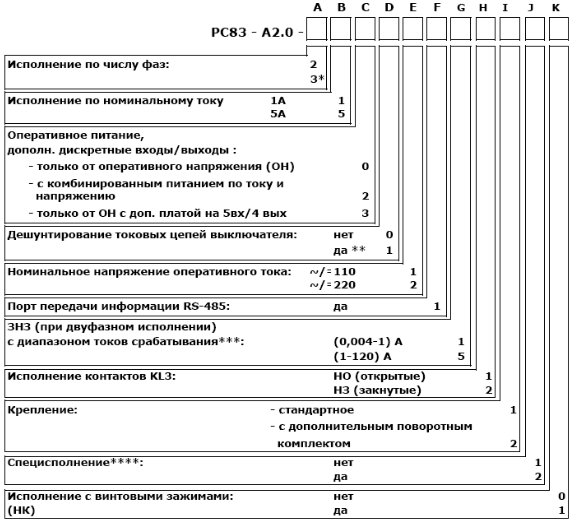

Описание примера обозначения представлен на рисунке ниже.
Схема обозначения для заказа устройства защиты РС83-А2.0
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
