Устройство контроля УТКС-1М
Устройство контроля УТКС-1М используется для отслеживания скорости транспортной ленты и при обнаружении возможности возникновения аварийной ситуации данное устройство отключает конвейер. Отключение происходит при выполнению одного из условий:
- произошел сход ленты;
- сработали датчики и верхнего и нижнего подпора;
- снизилась скорость транспортера больше чем на 25%.
Технические характеристики
|
Напряжение питания, В |
От 187 до 242 |
|
Диапазон напряжений I перем, коммутируемого контактами реле, В Максимальный коммутируемый ток, А, не более |
От 0 до 250 2,0 |
|
Вид входных сигналов Диапазон частот входных сигналов, Гц Входное напряжение, В |
Однополярные, импульсные От 1 до 90 От 10,0 до 28,0 |
|
Мощность потребляемая, Вт, не более |
5 |
|
Выходное напряжение постоянного тока, В Допустимый ток нагрузки, А, не более |
24,0 0,15 |
|
Вид сигнала входного Напряжение, В |
Ток постоянный От 10,0 до 28,0 |
|
При наличии импульсов от датчика скорости, не более При отсутствии импульсов от датчика скорости, не более |
12 4 |
|
Величина снижения скорости от номинального значения, вызывающая срабатывание реле выходного, %, не более |
25,0 |
|
Регулируемый диапазон установки min длительности события регистрируемого по каналам подпора, с |
От 0 до 17 |
|
Т окр. среды, °С |
От -25 до +40 |
|
Степень защиты оболочки |
IP55 |
|
Масса, кг, не больше |
1 |
|
Размеры блока корпуса, мм, не больше |
160х116х70 |

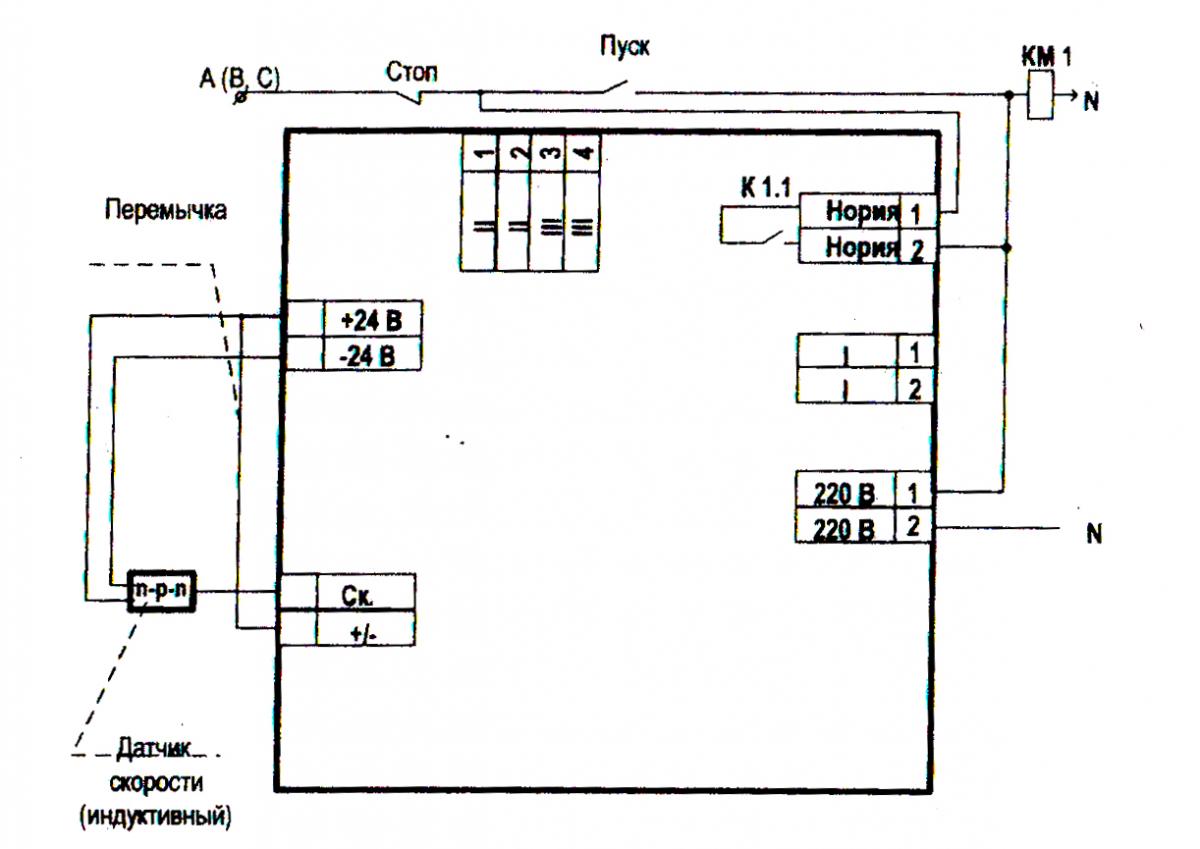

рис. 1 - Схема-подключения-УТКС-1М-110

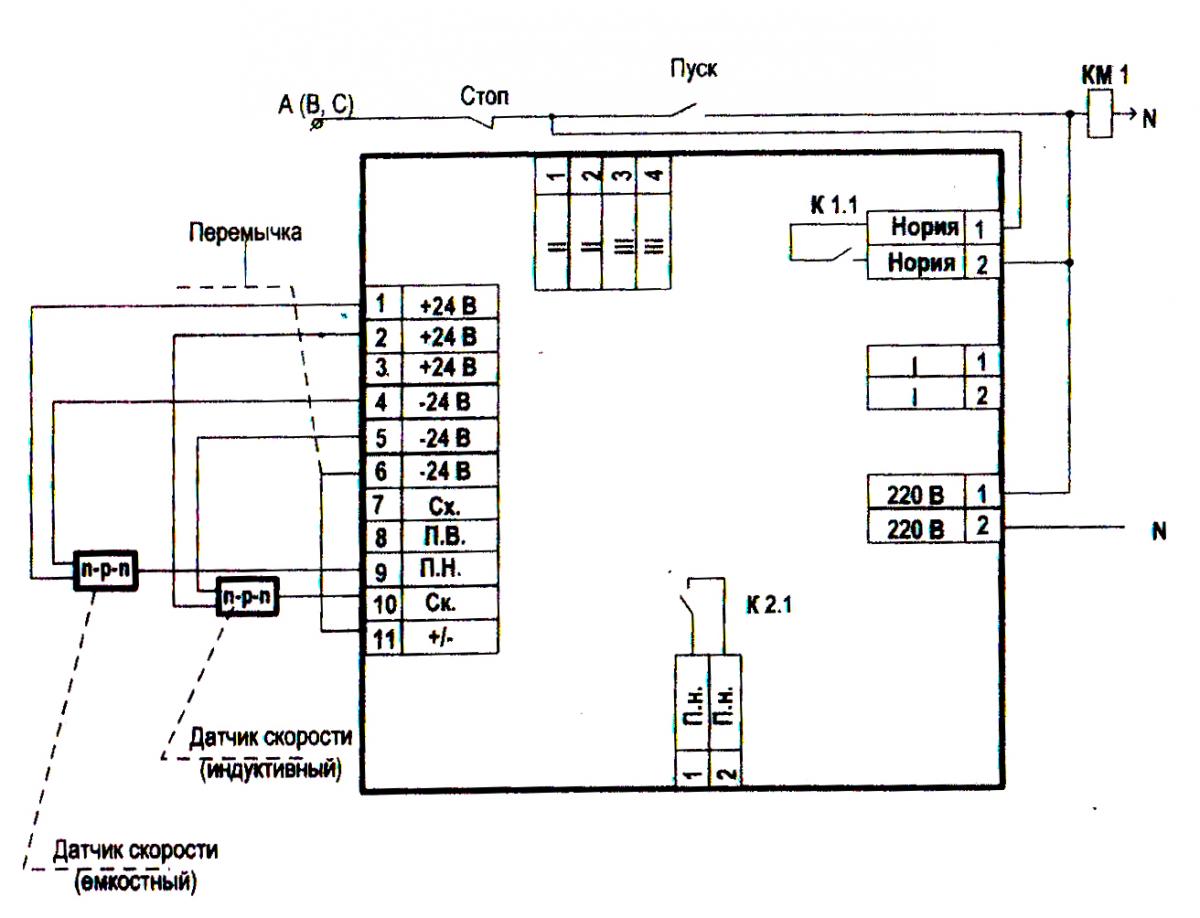

рис. 2 - Схема-подключения-УТКС-1М-111

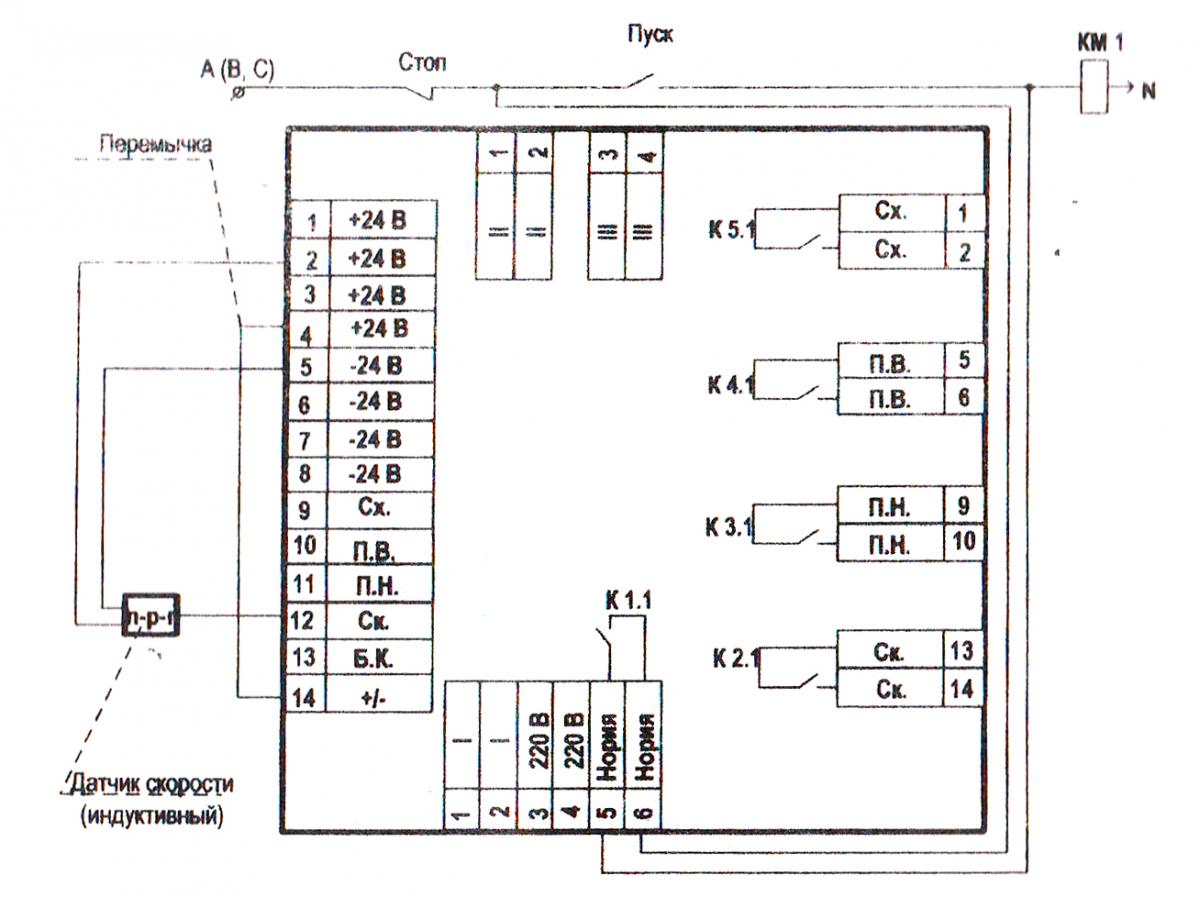

рис. 3 - Схема-подключения-УТКС-1М-121

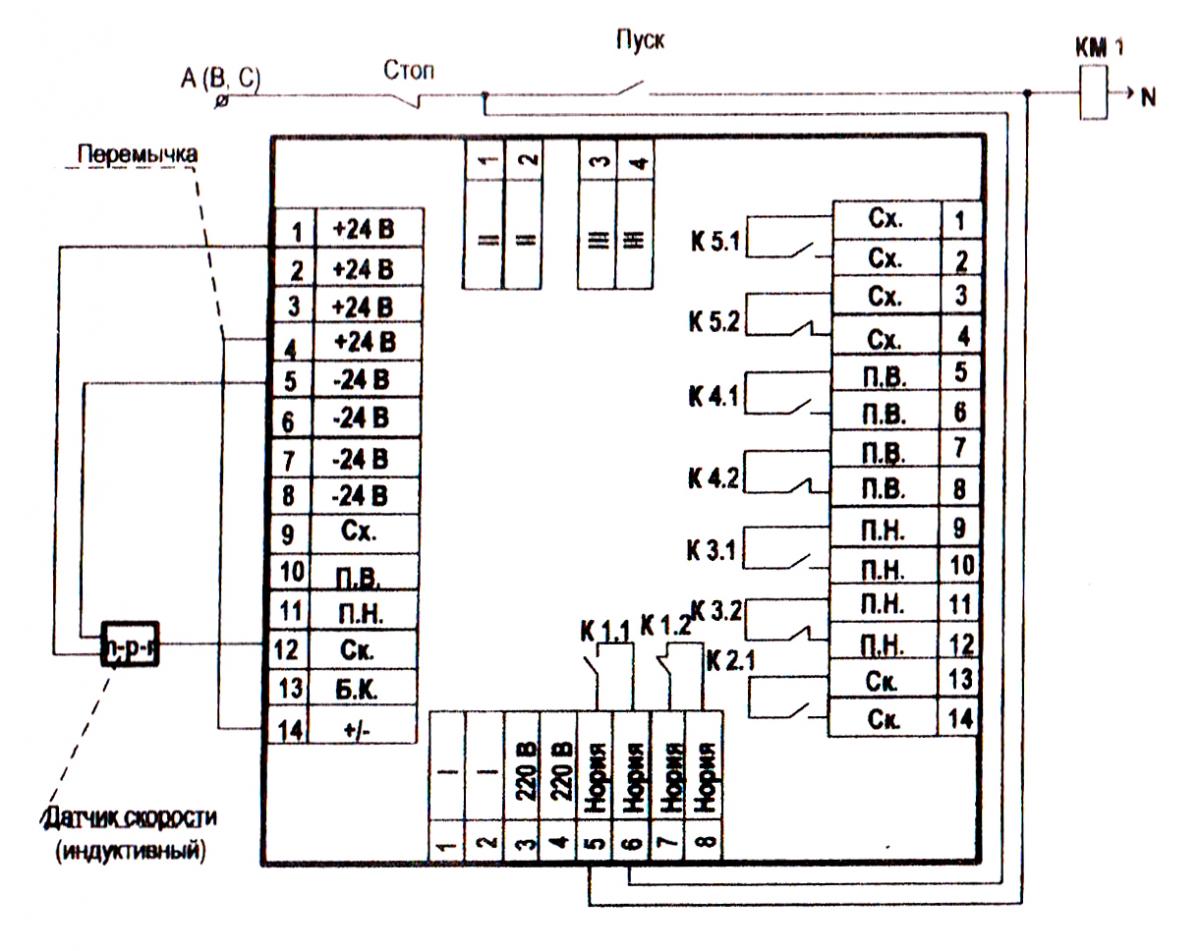

рис. 4 - Схема-подключения-УТКС-1М-131
