Устройство индикации ВС5216
Устройство цифровой индикации ВС5216 (УЦИ) производится как прибор, который эксплуатируется в качестве дополнительного оборудования для промышленных систем полу- и автоматического управления параметром перемещения.
Данное устройство обеспечивает следующую функциональность:
- отображение положения механизмов станков и других машин подвижного плана;
- регулировка подающим приводом при перемещении механизмов различных машин.
Устройство ВС5216 отличается от других своих модификаций количеством осей, на которых выполняется перемещение преобразователей и типами фотопреобразователей.
Технические характеристики
Параметр |
Значение параметра |
Индикация отсчета перемещения по одной оси координат в диапазонах |
от -9999999 до +9999999 |
Обеспечивает индикацию |
запятой, отделяющей 0, или 1, или 2, или 3, или 4, или 5 младших разрядах отсчета при контроле линейных перемещений. |
Количество импульсов счета за период следования сигналов с ИП |
1 или 2, или 4, или 0,1, или 0,2, или 0,4, или 0,5, или 0,8. |
Дискретность изменения отсчета перемещения |
от 1 до 99 единиц младшего разряда |
Масштабирование измеренного значения отсчета перемещения, раздельно для каждой оси, с значением умножающего коэффициента |
от 0,000001 до 9,999999 |
Параметры выходного аналогового сигнала |
± 10 В на нагрузке 2 кОм |
Скорость перемещений, раздельно для каждой оси |
от 0 до 99,99999 м/мин с дискретностью 0,00001 м/мин |
Оперативное изменение текущей скорости перемещений при помощи внешнего переменного резистора |
от 1 до 125 % |
Ток коммутации по каждому из входов управления УЦИ, не более |
15 мА при напряжении питания (24 ± 3) В |
Электропитание трех ИП |
(5 ± 0,25) В и током нагрузки не более 300 мА для одного ИП |
Электропитание устройства индикации |
от сети постоянного тока напряжением от 85 до 242 В |
Мощность, потребляемая устройством от электропитающей сети, не более |
8 Вт |
Время установления рабочего режима УЦИ в рабочих условиях применения, не более |
5 мин |
Средний срок службы |
14 лет |
Габаритные размеры |
152 х 300 х 52 мм |
Масса, не более |
2 кг |

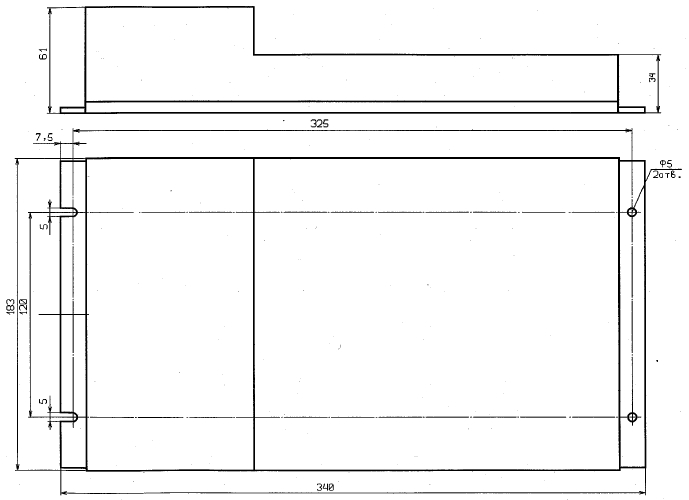

рис.1 - Схема габаритных размеров блока обработки информации

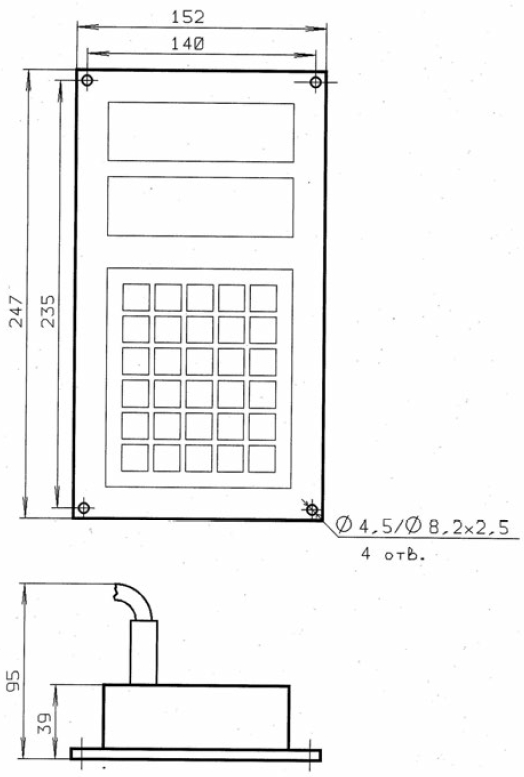

рис.2 - Схема габаритных размеров блока управления
