Устройство индикации ВС5113
Устройство индикации ВС5113 применяется при регулировании двух видов перемещений по 1-й оси координат. Эти перемещения происходит благодаря использованию фотоэлектрических преобразователей переменного вида.
Конструкция прибора
На передней панели Вс5113 содержит следующие элементы: дисплей; программный переключатель; кнопки и 2 светодиодные индикаторы “D”, “R”. Индикаторы “D”, “R” отображают информацию о режиме работы, это может быть контроль диаметра или контроль радиуса соответственно. Кнопки используются для выбора режима работы, ввода значения начального отсчета. На задней стенке корпуса находятся разъёмы для подключения внешних устройств.

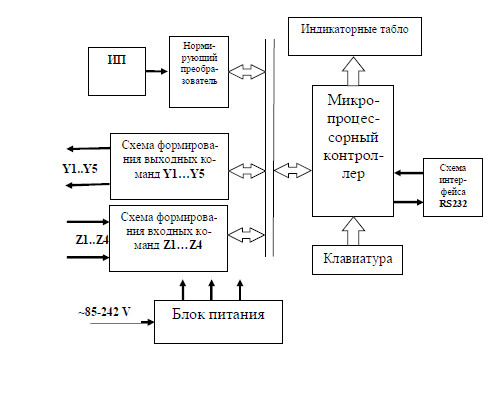

рис. 1 - Аппаратно-функциональная архитектура ВС5113
Технические характеристики
|
Максимальный ток коммутации |
10 мА из всех по отдельности 4 входов типа Вкл./Выкл (напряжение питания при этом 24± (-3) V. |
|
Показатель переменного или пост-ого тока после выдачи команды управления |
До 1000 мА (по каждому из 5 выходу типа вкл/выкл) при напряжении от внешней сети электрического питания 5-30 В |
|
Срок сохранения введенной в УЦИ данных в энергетически независимой памяти |
Минимум 10 лет после отключения электрического питания |
|
Значение электропитания гальванически развязанным напряжением |
(5 + -0,25) V |
|
Максимальный показатель тока нагрузки |
300 мА |
|
Потребляемая мощность |
8 вольт |
|
Устойчивость к внешним мех-им воздействиям |
Группа М8, соответственно Госстандарта 17516.1 |
|
Устойчивость к климат-им воздействиям |
УХЛ категории 4, соответственно Госстандарту 15150 |
|
Качественные нормы электроэнергии при питании УЦИ. |
Соответственно Госстандарту 13109 |

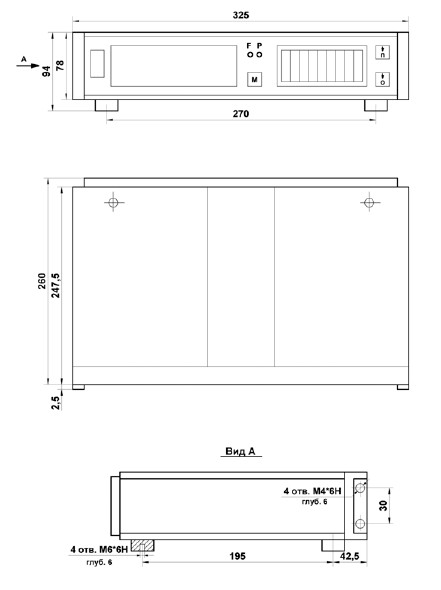

рис. 2 - Габаритный чертеж и установочные размеры ВС5113
