Устройство индикации К524 используется для обработки электросигналов с первичных измерительных преобразователей. Основной задачей данных приборов является выдача рекомендуемых действий оператору и/или автоматическое регулирование работы станка во время перемещений. Применяются данные приборы обычно как комплектующее оборудования в разнообразных системах, станках и др. Возможна индикация точки формообразования, последнего перемещения по осям. Также данный индикатор позволяет вводить, сохранять и в дальнейшем использовать программу. Используя эту программу существует возможность автоматического контроля работы станка.

Технические характеристики

Параметры	Значение
Координаты:
одновременно индицируемые	3
одновременно управляемые	1
Диапазон цифрового отсчета по каждой оси	- 9 999 999 …+ 9 999 999
Дискретность отсчета, мм	0,001; 0,005; 0,01
Кадры управляющей программы	98
Количество уровней подпрограмм	8
Технологические команды	16
Коррекции на инструмент	10
Диапазон рабочих температур, ° С	1-40
Питание от сети переменного тока:
напряжение, В	от 187 до 264
частота, Гц	49-61
Потребляемая мощность, В • А	не более 55
Габаритные размеры, мм	не более 325х310х242
Масса, кг	не более 9

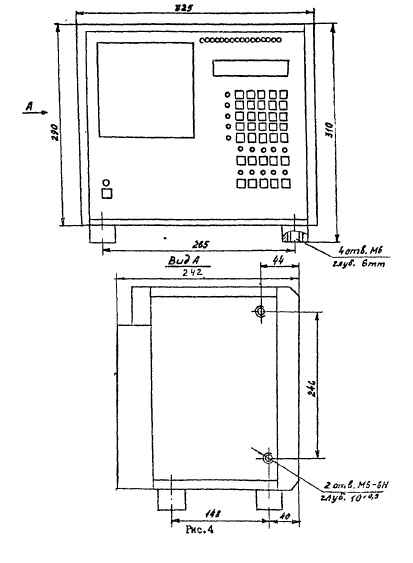

Габаритные размеры К524
