Устройство импульсное электромагнитное взрывозащищенное серии УИМ Вз
Электромагниты серии УИМ предназначены для применения в качестве приводов исполнительных органов различных машин и механизмов требующих поступательного перемещения.
Электромагниты взрывозащищенного исполнения прошли аттестацию в испытательном центре ЗАО ТИБР. По своей конструкции соответствуют требованиям ГОСТ 30852.0-2002 и ГОСТ 30852.17-2002. Электромагниты имеют маркировку взрывозащиты 1Ex mb IIC Т5 Gb X и маркировку защиты от воспламенения горючей пыли Ex mb IIIC T 100°C Db X. Сертификат соответствия требованиям Технического регламента Таможенного Союза "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011) № ЕАЭС RU С-RU.АА87.В.00732/21.
Конструкция электромагнита:
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Вывод катушки выполняется гибким выводом, длина выводов: для обычного исполнения – 0,7 м, для взрывозащищённого – 1 м (по заказу возможно изготовление с другой длиной выводов).
- Электромагниты изготавливаются в тянущем исполнении.
- Электромагниты питаются от сети постоянного тока 220 В, а также через блок питания серии БПС2. Для правильной работы электромагнита через блок питания БПС2, исполнительный механизм должен обеспечить полное срабатывание электромагнита до упора.
- Степень защиты общепромышленного исполнения – IP30; взрывозащищённого – IP67.
Основные технические параметры
| Наименование параметра | Тип электромагнита | |||||
| УИМ-0221 | УИМ-0321 | УИМ-0331 | ||||
| Номинальное напряжение, В | БПС2 | –220 | БПС2 | –220 | БПС2 | –220 |
| Режим работы, ПВ% | 100 | 15 | 100 | 15 | 100 | 5 |
| Тяговое усилие, Н | 200 | 200 | 350 | |||
| Ход якоря, мм | 40 | 40 | 40 | |||
| Потребляемая мощность в режиме срабатывания, Вт |
1000 | 1000 | 1200 | |||
| Потребляемая мощность в режиме удержания, Вт |
11 | 1000 | 11 | 1000 | 14 | 1200 |
| Масса якоря, кг | 1,6 | 1,3 | 1,3 | |||
| Масса электромагнита, кг | 8,1 | 6,9 | 6,9 | |||

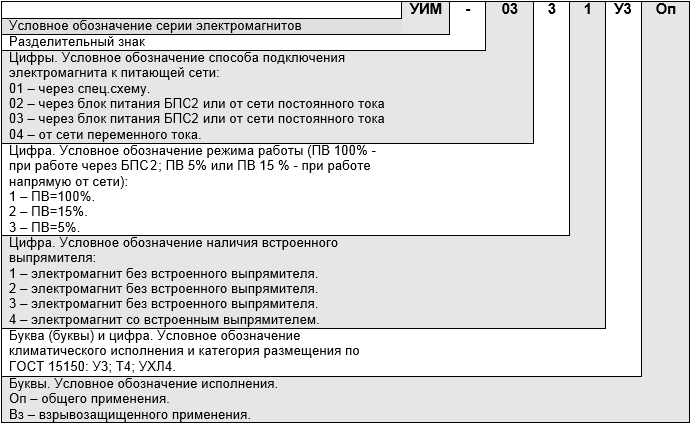

Структура условного обозначения устройства импульсного электромагнитного серии УИМ

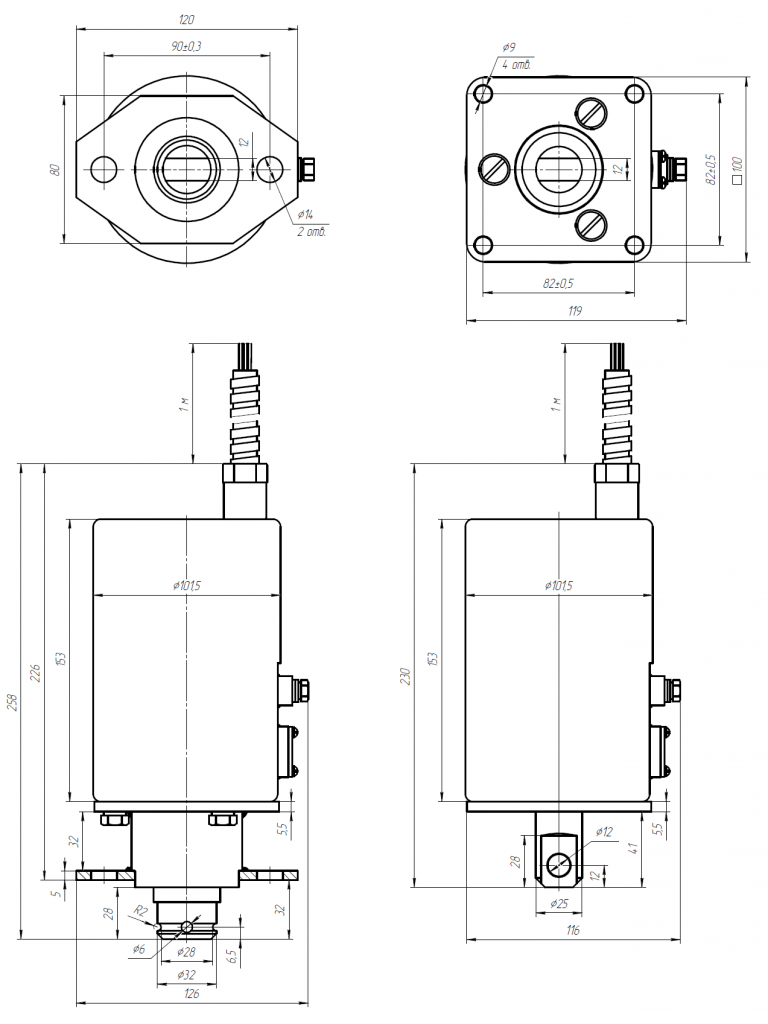

Габаритные и присоединительные размеры электромагнитов УИМ-0221 Вз и УИМ-0321; 0331 Вз
