Устройства контактные УК7-1 применяются для электротермотренировки и испытаний больших интегральных схем в корпусах 4134.48 и 2205.48 в планарном исполнении ГОСТ 147467-88, помещенных в спутник-носитель СН48/1,24 или ЩЦ4.188.146.

Обозначение

Устройство контактное УК7-1 АГ0.481.605 ТУ, где:

• УК - устройство контактное;
• 7 - порядковый номер разработки;
• 1 - вариант исполнения;
• АГ0.481.605 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А 1·10-8 - 1;
• Напряжение, В 0,05 - 100;
• Сопротивление электрического контакта, мОм, не более 40;
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (эфф ), не менее 355;
• Емкость между соседними контактами, пФ, не более 2;
• Количество закрываний и открываний крышки 5000;
• Наработка, ч 2000;
• Срок сохраняемости, лет, не менее 4.

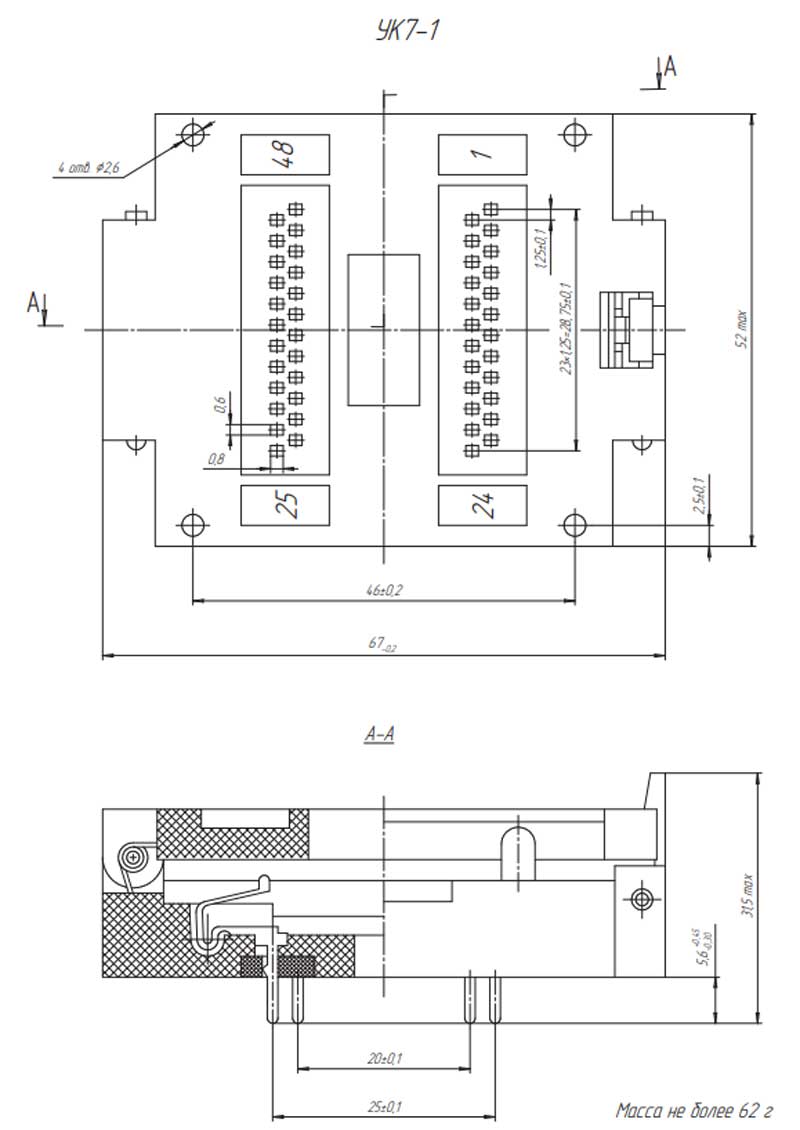

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 55,3 (400);
• Повышенная рабочая температура среды, °С 130;
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С от 130 до минус 60.
