Устройства контактные УК64-3

Устройства контактные УК64-3 применяются для подключения многокристальных модулей для УК240-1 или интегральных схем для остальных контактных устройств к испытательной аппаратуре на операции электротермотренировки в корпусах 4116.4, 4116.8, в планарном исполнении 2130.24, 4134.48, 4112.16, 4119.28, 4122.40, металлокерамическом корпусе с 64 планарными выводами, 4228.240-1.

Условное обозначение

Устройство контактное УК64-3 АГ0.481.606 ТУ, где:

• УК - устройство контактное;
• 8(9) - порядковый номер разработки для типов УК8-1, УК9-1;
• 4(8,16,28,40,64,240)- число контактов для остальных типов;
• 1(2,3) - вариант исполнения;
• Покрытие контактов:
• А - серебро;
• Б - без содержания драгметаллов;
• отсутствие буквы - золото;
• АГ0.481.606 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А:
  • для УК64-3 1·10-6 - 1,0.
  • для остальных с покрытием контактов:
  • золотом, серебром 1·10-8 - 1,0;
  • без содержания драгметаллов 1·10-8 - 0,1.
• Напряжение, В:
  • для УК240-1 0,01 - 100;
  • для остальных 0,05 - 100.
• Сопротивление контакта, мОм, не более 40;
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (ампл ) 500;
• Емкость между двумя соседними контактами, пФ, не более:
  • УК8-1, УК8-1А, УК8-1Б, УК4-2, УК8-2 1,5;
  • остальные контактные устройства 2,5.
• Количество установок:
  • крышек, содержащих ИС для УК64-3 4000;
  • и снятий крышек при установленных МКМ для УК240-1 5000;
  • ИС с фиксацией их крышками для остальных 4000.
• Наработка, ч:
  • для УК240-1 7500;
  • для остальных 2000.
• Срок сохраняемости, лет, не менее 6.

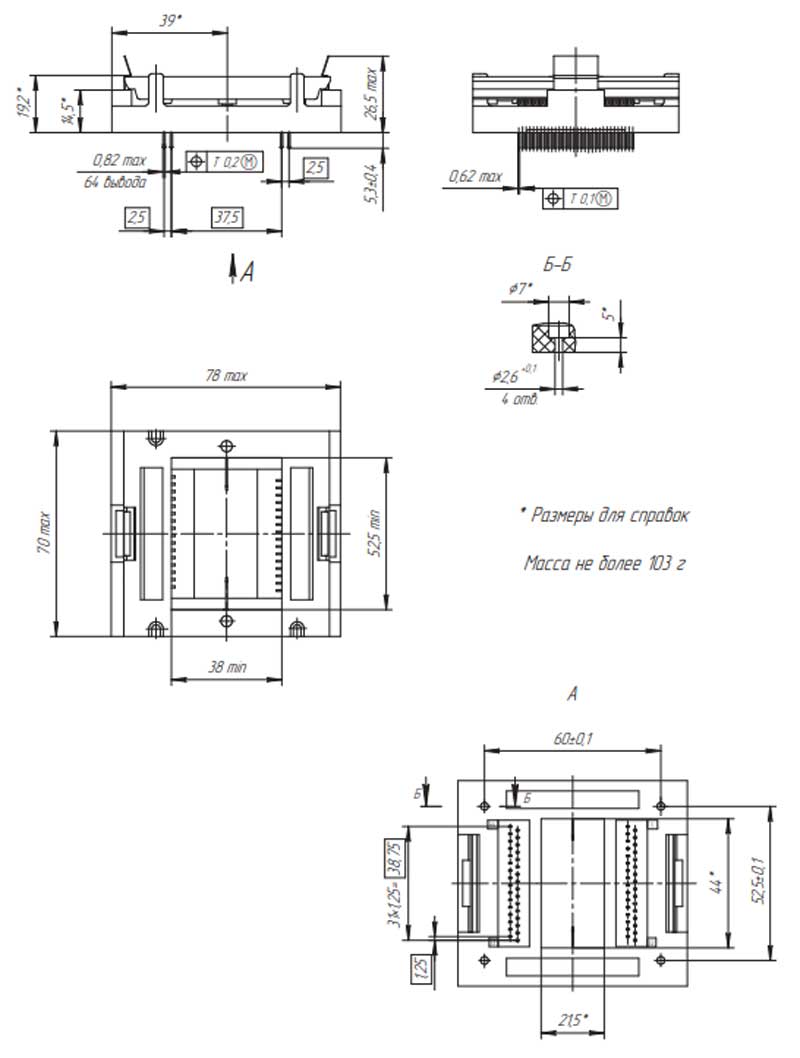

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Рабочая температура среды, °С:
  • повышенная:
  • для УК240-1 135;
  • для остальных 125;
  • пониженная минус 60.
• Смена температур, °С:
  • для УК240-1 от 135 до минус 60;
  • для остальных от 125 до минус 60.
• Повышенная относительная влажность воздуха при температуре 25 °С (для УК240-1), % 98.
