Устройства контактные УК48-4С

Устройства контактные УК48-4С предназначены для электротермотренировки и испытаний интегральных схем (ИС) в корпусах подтипа 51 (5135.64, 5134.64, 5130.42, 5133.48, 5123.24, 5122.24, 5120.18, 5117.16, 5116.16, 5133.48, 5126.28, 5132.42, Макет 4-68) ГОСТ 17467-88, помещенных в спутники-носители.

Обозначение

Устройство контактное УК48-4С АГ0.481.610 ТУ, где:

• УК - устройство контактное;
• 16(18, 20, 24, 28, 36, 42, 48, 64, 68) - число контактов;
• 2(4) - расположение контактов на 2 или 4 стороны;
• С - применение технологического спутника;
• 1 - вариант исполнения;
• А - покрытие контактов серебром (при отсутствии буквы - золотом);
• Б - покрытие контактов без содержания драгметаллов;
• АГ0.481.610 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А:
  • покрытие контактов золотом и серебром 1·10-8 - 0,5;
  • покрытие контактов без содержания драгметаллов 1·10-8 - 0,1.
• Напряжение, В 0,01 - 100;
• Сопротивление контакта, мОм, не более 40;
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более 2;
• Количество закрываний и открываний крышки УК, содержащих спутники с ИС 5000;
• Наработка, ч 7500;
• Срок сохраняемости, лет, не менее 6.

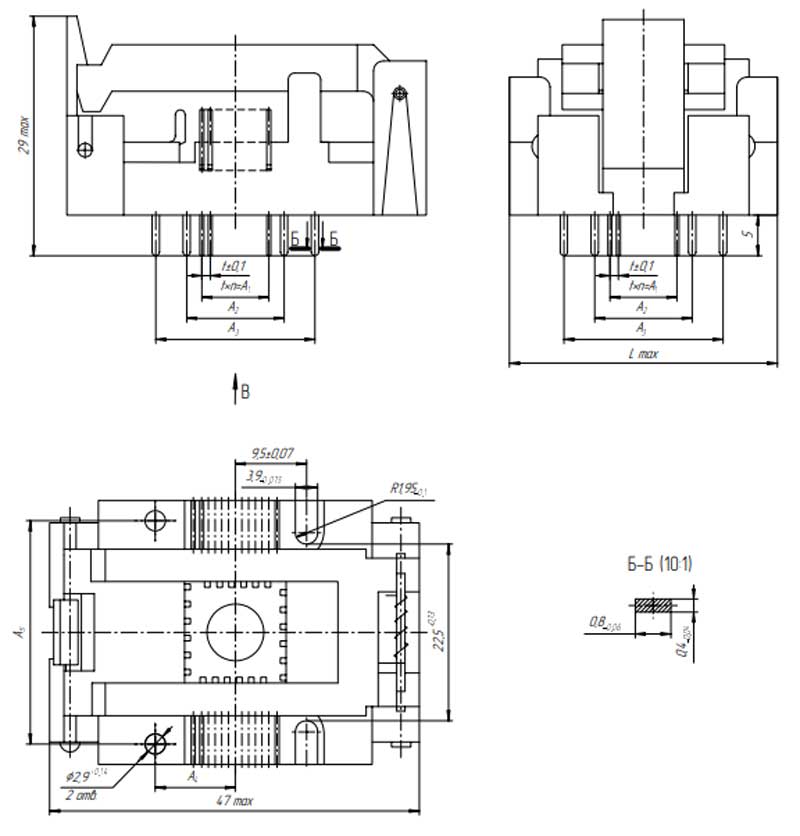

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
• диапазон частот, Гц 1 - 80;
• амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Рабочая температура среды, °С:
  • повышенная 125;
  • пониженная минус 60.
• Смена температур, °С от 125 до минус 60;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
