Устройства контактные УК44-4С

Устройства контактные УК44-4С предназначены для электротермотренировки и испытаний интегральных схем в корпусах 4209.68, 4202.44-2 и 4205Ю.24-5КГДФ.301176.119 ТУ с шагом 1,25 мм и расположением контактов на четыре стороны, помещенных в спутники-носители дР4.179.203, СН44/1,25 и СН24/1,25-1.

Обозначение

Устройство контактное УК44-4С ВШУК.685113.001 ТУ, где:

• УК - устройство контактное;
• 24(44,68) - число контактов;
• 4 - расположение контактов на четыре стороны;
• С - с применением спутника;
• 1 - вариант исполнения;
• ВШУК.685113.001 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 4 по ГОСТ 15150-69.

Технические харатеристики

• Ток, А 1·10-6 - 0,5;
• Напряжение, В:
• УК24-4С-1 0,01 - 100;
• УК44-4С, УК68-4С 0,05 - 100.
• Сопротивление контакта, мОм, не более:
• УК24-4С-1 40;
• УК44-4С, УК68-4С 100.
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более 2;
• Количество закрываний и открываний крышки УК, содержащих спутники с ИС 3000;
• Наработка, ч 5000;
• Срок сохраняемости, лет, не менее 6.

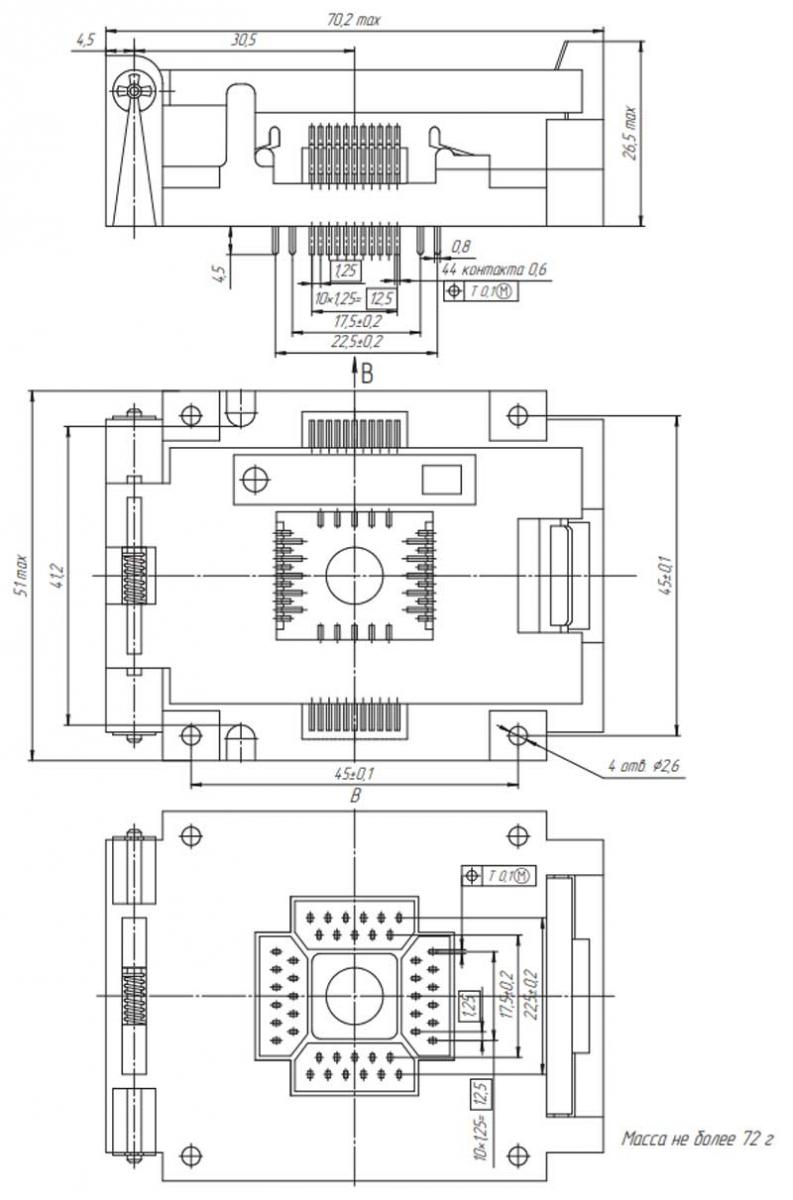

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная рабочая температура среды, °С 125;
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С от 125 до минус 60;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 80.
