Устройства контактные УК42-1

Устройства контактные УК42-1 применяются для электротермотренировки и испытаний интегральных схем в корпусах подтипа 41 по ГОСТ 17467:4119.28 и 4151.42 по ГОСТ 17467-88, помещенных в спутники-носители СН28/1,25 или ЩЦМ4.118.210, СН42/1,25 или ЩЦМ4.118.212.

Обозначение

Устройство контактное УК42-1 АГ0.481.614 ТУ, где:

• УК - устройство контактное;
• 28(42) - число контактов;
• 1 - вариант исполнения;
• АГ0.481.614 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические харатеристики

• Ток, А 1·10-8 - 1,0;
• Напряжение, В 0,05 - 100;
• Сопротивление электрического контакта, мОм, не более 40;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Сопротивление изоляции, МОм, не менее 1·104;
• Емкость между соседними контактами, пФ, не более 1,7;
• Количество закрываний и открываний крышки 4000;
• Наработка, ч 2000;
• Срок сохраняемости, лет, не менее 10.

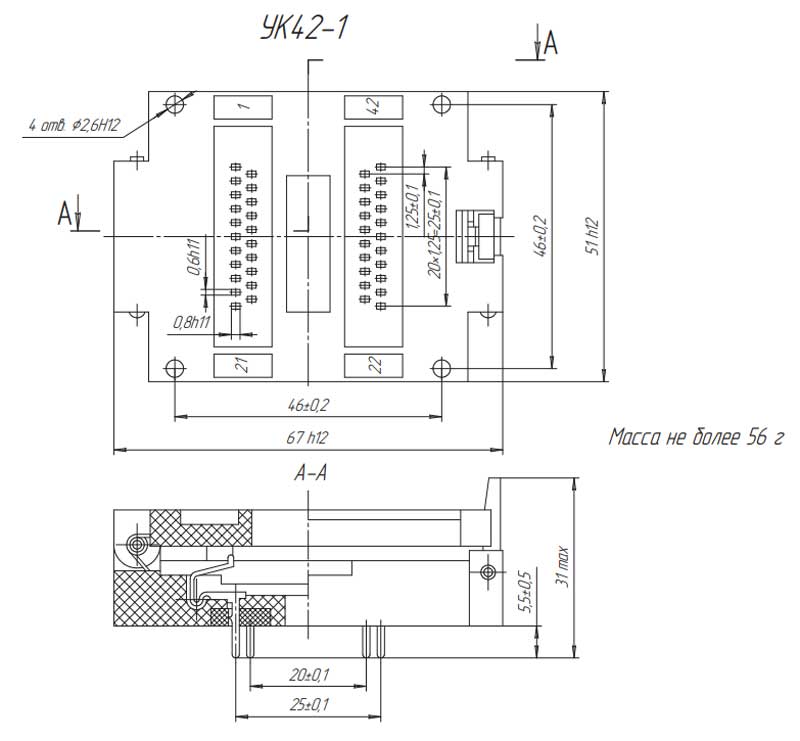

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное рабочее пониженное давление, кПа (мм рт ст ) 53,3 (400);
• Повышенная рабочая температура среды, °С 125;
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С от 125 до минус 60.
