Устройства контактные УК4-1 применяются для электротермотренировки и испытаний больших интегральных схем в корпусе 4118.24.

Обозначение

Устройство контактное УК4-1, где:

• УК - устройство контактное;
• 4 - порядковый номер разработки;
• 1 - вариант исполнения;
• АГ0.481.603 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А 1·10-8 - 1,0;
• Напряжение, В 0,05 - 100;
• Сопротивление контакта, мОм, не более 50;
• Электрическая прочность изоляции, В (ампл ) 500;
• Сопротивление изоляции, МОм, не менее 1·104;
• Емкость между соседними контактами, пФ, не более 2,5;
• Количество закрываний и открываний крышки 5000;
• Наработка, ч 2000;
• Срок сохраняемости, лет 4.

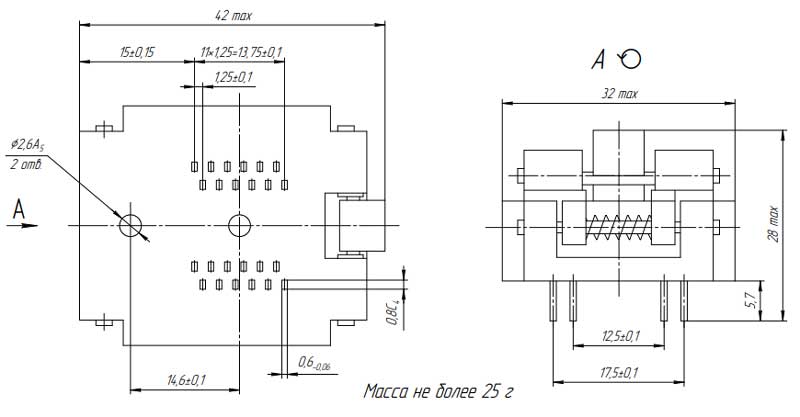

Схема габаритов

Условия эксплуатации

• Рабочая температура среды, °С:
  • повышенная 125;
  • пониженная минус 60.
• Смена температур, °С от 125 до минус 60;
• Повышенная относительная влажность воздуха при 25 °С, % 80.
