Устройства контактные УК16-1СП

Устройства контактные УК16-1СП применяются для электротермотренировки и испытаний бескорпусных интегральных схем на гибких полиимидных носителей, помещенных в смутник-носители.

Обозначение

Устройства контактные УК16-1СП, УК24-1СП, УК48-1СП, УК64-1СП. АГ0.481.616 ТУ, где:
УК - устройство контактное;
16(24, 48, 64) - число контактов;
1 - вариант исполнения;
С - с применением спутников-носителей;
П - для бескорпусных интегральных схем на полиимидном носителе;
АГ0.481.616 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

• Максимальный ток на контакт, А:
  • при рабочей температуре среды до 35 °С 0,5;
  • при рабочей температуре среды более 35 °С 0,05.
• Напряжение, В 0,2 - 60;
• Сопротивление контакта, мОм, не более 900;
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более 1,8;
• Количество закрываний и открываний крышки УК, содержащих спутники с ИС 4000;
• Наработка, ч 5000;
• Срок сохраняемости, лет, не менее 4.

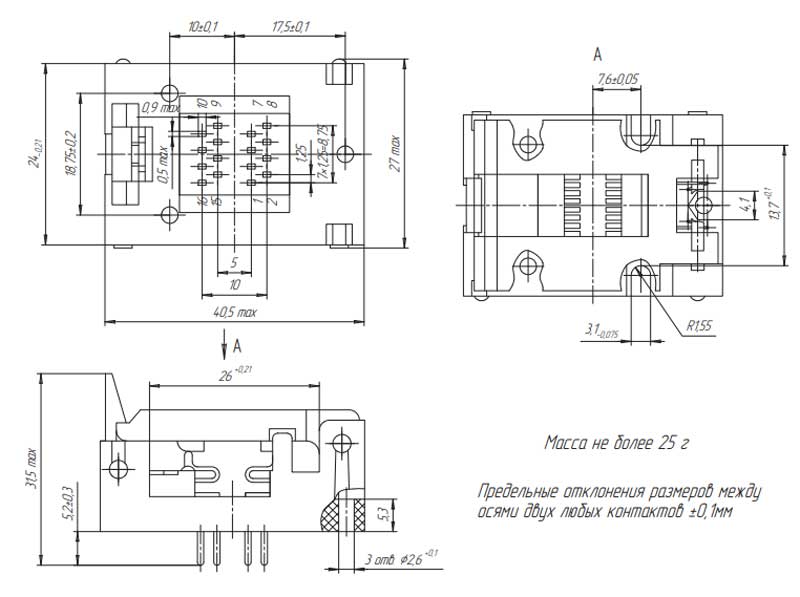

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 500;
  • амплитуда ускорения, м/с2 (g) 100 (10).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Рабочая температура среды, °С:
  • повышенная 125;
  • пониженная минус 60.
• Смена температур, °С от 125 до минус 60;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
