Установка Тангенс-3М измерение диэлектрических потерь
Установка Тангенс-3М представляет собой измерительную систему настольного типа, предназначенную для замера величины тангенса угла диэлектрической потери трансформаторного масла.
Измерения производятся с использованием переменного тока частотой 50 Гц согласно правилам, установленным в ГОСТе 6581-75.
Комплект поставки
- Установка Тангенс-3М
- Кабель сетевой
- Кабель интерфейсный для подключения к персональному компьютеру
- Компакт-диск с программным обеспечением
- ЯПИ-3 - ячейка измерительная для Тангенс-3М - 3 шт
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Возможности установки
Компактная установка для измерения диэлектрических потерь трансформаторного масла Тангенс-3М позволяет в автоматическом режиме выполнять следующие функции:
- измерять тангенс угла диэлектрической потери масла в интервале от 10-4 до 1;
- контролировать величину напряжения переменного тока, прикладываемого к измерительной ячейке;
- контролировать температуру образца трансформаторного масла;
- замерять показатель диэлектрической проницаемости образца исследуемого масла;
- определять величину электрической емкости пробы масла.
Конструкция
Измерительная установка Тангенс-3М включает в свой состав микроконтроллерный модуль измерения и обработки результатов, источник высокого напряжения, термостат со встроенным регулятором мощности, эталонный конденсатор с известной емкостью и измерительная ячейка.
Используемый источник высокого напряжения обладает встроенной защитой от перебоев питающего тока внешней сети, а сама установка имеет встроенную блокировку, ограничивающую подачу высоковольтного напряжения при сдвинутой функциональной панели.
Функционирование установки Тангенс-3М
Измерительная схема автоматизированной установки Тангенс-3М включает в свой состав измерительную ячейку, конденсатор-эталон, систему преобразования ток ↔ напряжение и регулируемый преобразователь ток ↔ напряжение. Все вместе они образуют мостовую схему измерения. Сигналы, которые поступают от этой схемы, обрабатываются встроенным микроконтроллером, после чего соответствующая информация о полученных результатах отображается на цифровом табло передней панели.
Установка данного вида может одновременно работать с 6-ю разными ячейками, параметры которых можно сохранять в энергонезависимой памяти и просматривать через меню прибора. В памяти Тангенс-3М можно будет сохранить информацию о 2000 последних замерах. При необходимости их можно переписать на ПК, используя порт RS232C.

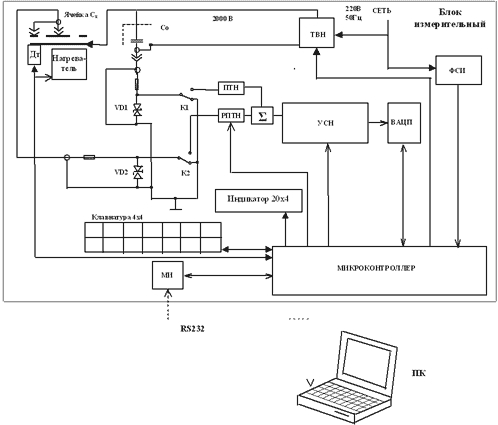

Рис.1 - структурная схема установки для измерения диэлектрических потерь Тангенс-3М
Технические характеристики
Параметр |
Значение |
Диапазон измерений тангенса угла потерь |
0,0001 ÷ 1,0 (0,01 ÷ 100 %) |
Погрешность при установлении тангенса угла потерь, %, не более |
(0,01 tg + 0,0002) |
Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1МВ/м, В |
2000 |
Диапазон измерений рабочего напряжения, В |
0 ÷ 2700 |
Предел допускаемой относительной основной погрешности при установлении рабочего напряжения, % |
1,0 |
Диапазон измерений емкости, пФ |
5 ÷ 50 |
Предел допускаемой относительной основной погрешности при определении емкости, % |
(0,5 + tg) |
Диапазон работы нагревателя, °С |
10 ÷ 100 |
Точность вычисления температуры, °С |
1 |
Время измерения, включая калибровку и нагрев до 90 °С (с измерениями через 10 °С), мин. |
30 |
Время измерения, включая калибровку, нагрев до 90 °С (с измерениями через 10 °С) и остывание, мин. |
80 |
Эксплуатационные условия
Электрическая установка Тангенс-3М рассчитана для использования в лабораторных условиях при температуре воздушной среды от +15 ºС до +35 ºС и показателе относительной влажности не более 80 % (при Т=+20 ºС). Оптимальным атмосферным давлением для проведения вычислений считается от 630 до 800 мм. рт. ст.
