Установки фильтрующая УФП используется при необходимости очистки масел от механических примесей. Масла, которые необходимо подвергнуть очистке, должны иметь вязкость менее 400 мм2/с и температуру в диапазоне: +15-+70оС. Данная установка имеет несколько вариантов изготовления, которые зависят от значения производительности (может быть 40 или 80 л/мин) и/или тонкости фильтрации (возможна 10 или 25 мкм).

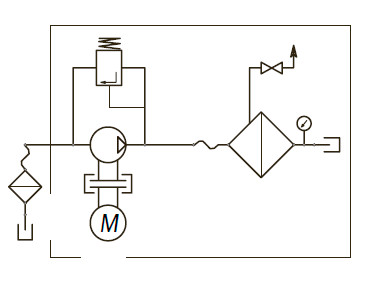

рис. 1 - Принципиальная гидравлическая схема УФП
Конструкция

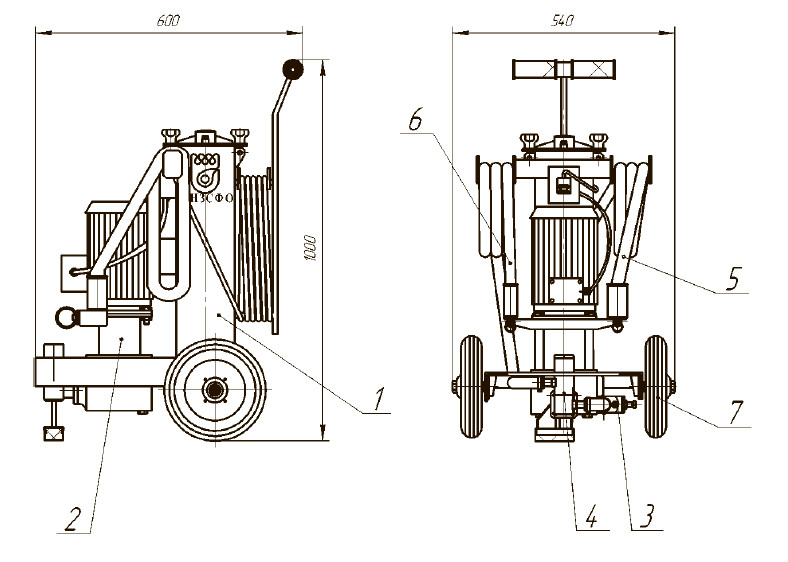

рис. 2 - Конструкция УФП
Конструктивно данная установка (рис.2):
- фильтр;
- насос;
- предохранительный клапан;
- коллектор;
- всасывающий шланг;
- сливной шланг;
- двухколесное шасси.
Технические характеристики
|
Параметр |
УФП 40-10 |
УФП 40-25 |
УФП 80-10 |
УФП 80-25 |
|
Номинальная тонкость фильтрации, мкм |
10 |
25 |
10 |
25 |
|
Производительность, л/мин |
40 |
80 |
||
|
Max перепад давления, МПа |
0,4 |
|||
|
Напряжения питания, В |
220/380 |
|||
|
Мощность электродвигателя, кВт |
1,5 |
2,2 |
1,5 |
2,2 |
|
Длина всасывающего шланга, м |
2,5 |
|||
|
Длина напорного шланга, м |
2,5 |
|||
|
Длина электрического кабеля, м |
6 |
|||
|
Род ток питающей сети |
переменный (трехфазный) |
|||
