Усилитель мощности “Пегас-2” предназначен для усиления речевых сообщений и музыкальных программ от микрофо- на, микрофонного пульта, встроенного медиаплеера, других источников подключенных к линейному входу и трансляции их через внешние акустические системы.

Эксплуатация

Устройство рассчитано на эксплуатацию в условиях:

диапазон рабочих температур,°С – от 0 до +40.
относительная влажность воздуха – не более 95% при температуре +35 °С.

По исполнению усилитель предназначен для эксплуатации в помещениях с искусственными климатическими условиями.

Устройство применяется в системе «ГОЛОС» для озвучивания помещений объектов народного хозяйства, гостиницы, офисы, банки и т. п. по радиотрансляционной сети (100 В).

Также устройство может применяется, совместно с мощными акустическими системами, для озвучивания дискотек, танцплощадок, и т. п.

Технические характеристики

Параметры	Значения
Выходная мощность для выхода 100 В, Вт,	100
Выходная мощность для выхода 4 Ом, Вт,	50
Диапазон воспроизводимых частот, Гц	40 ...18000
Чувствительность по входам, мВ: -микрофонный; -линейный	5 700
Диапазон регулировки тембра на частотах 100 Гц и 10 кГц, дБ, не хуже	± 10
Напряжение питания переменного тока частотой 50 Гц, В	220 ⁺²² /_-33
Потребляемая мощность, ВА, не более	150
Габаритные размеры, мм	350х250х70
Диапазон рабочих температур, °С	От 0 до +40
Защита от короткого замыкания в нагрузке	Да

Комплектация

Усилитель мощности “Пегас-2” - 1 шт
Кабель питания - 1 шт
Паспорт - 1 шт

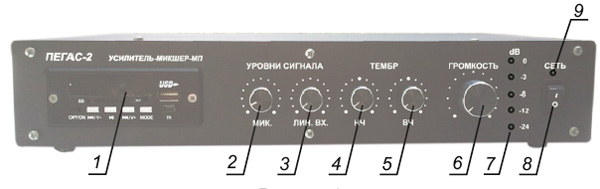

Рис.1. Размещение органов управления и индикации на передней панели усилителя

1 - Встроенный мультимедиа плеер

2 - Регулятор чувствительности микрофонного входа 11, предназначенного для подключения динамического микрофона (гнездо типа “джек” диам. 6мм) -

3 - Регулятор чувствительности линейного входа 9 (гнездо типа "джек" диам. 6мм) или входа 10 для микрофонного пульта "МАКС-2" (см. система "ГОЛОС")

4 - Регулятор тембра низких частот

5 - Регулятор тембра высоких частот

6 - Регулятор громкости выходного сигнала усилителя

7 - Линейка светодиодных индикаторов, отражающих уровень выходного сигнала от -24 дБ до 0 дБ

8 - Выключатель питания усилителя

9 - Индикатор включения питания усилителя

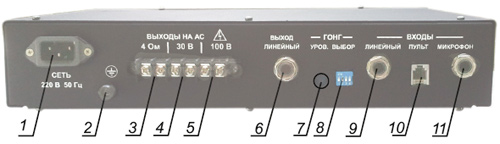

Рис.2. Размещение разъемов и клемм на задней панели усилителя Пегас-2

1 - Гнездо подключения кабеля питания к сети переменного тока 220 В / 50 Гц

2 - Клемма заземления

3 - Клемма для подключения акустических систем с суммарным сопротивлением 4 Ом или более

4 - Клемма для подключения акустических систем с входным напряжением 30 В (30-вольтовая радиотрансляционная линия)

5 - Клемма для подключения акустических систем с входным напряжением 100 В (100-вольтовая радиотрансляционная линия)

6 - Гнездо (типа "джек" диам. 6мм) – линейный выход, для записи транслируемой программы или для подключения следующего усилителя мощн.

7 - Регулятор уровня сигнала привлечения внимания

8 - Переключатель выбора сигнала привлечения внимания

9 - Гнездо (типа "джек" диам. 6мм) – линейный вход, для подключения внешних источников сигналов

10- Гнездо, для подключения сигнального кабеля от микрофонного пульта "МАКС-2"

11- Гнездо (типа "джек" диам. 6мм) – для подключения динамического микрофона
