Датчик наклона (уклономер) ВК-610 служит для определения угла наклона преобразователя к горизонту.

Принцип работы

Чувствительный элемент уклономера ВК-610 вырабатывает напряжение пропорциональное углу наклона измерительного преобразователя к горизонту. Данное напряжение передается через согласующий усилитель на нормализатор, который формирует унифицированный сигнал, который подается на вход преобразователя "напряжение-ток". На выходе датчика ВК-610 формируется токовый сигнал "1 ... 5" мА.

Диапазон измерения уклономера ВК-610 лежит в пределах от -5 мм/м до +5 мм/м

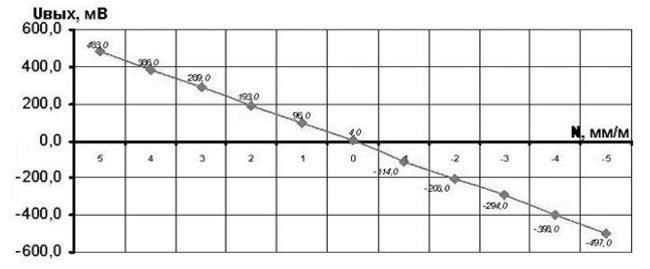

График зависимости выходного напряжения от угла наклона

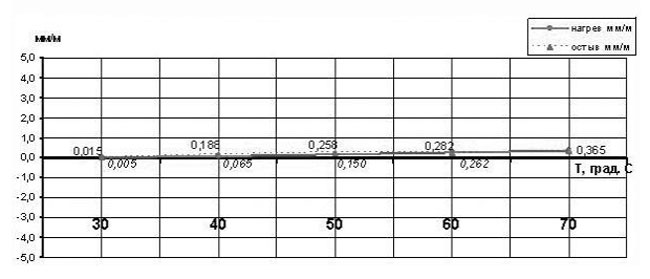

График нагрева уклономера

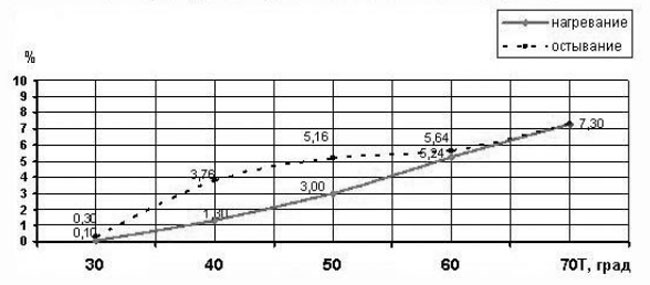

График отклонения при нагреве датчика в диапазоне от +30 до +70 ^оС
