Указатель тока ПС-2

Указатель тока ПС-2 представляет собой устройство для определения мощности на воздушной линии электропередачи. С помощью этого прибора можно осуществлять определение наличия тока в электроцепи без ее разрыва. Устройство рассчитано для проверки цепей, которые пребывают под напряжением до 10 кВ и по которым протекает переменный ток с частотой 50 Гц.

Особенности

Прибор ПС-2 имеет модульную структуру и включает в свой состав блок-индикатор и телескопический измеритель. Длина штанги измерителя в стандартной поставке может составлять 6 метров, а по специальному заказу увеличивается до 7 метров.

В качестве измерительного узла используется датчик ИК-излучения с измерительным блоком. Данные полученные от измерителя высвечиваются на встроенном в блок ЖК-дисплее. В качестве системы питания применяются аккумуляторные батареи напряжением 3 В.

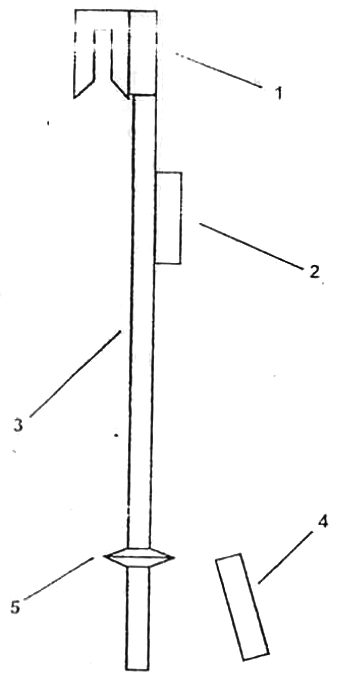

Конструкционная схема прибора ПС-2

где:

1. сенсор;
2. электронный блок определения;
3. штанга-удлинитель изолированная;
4. электронный блок индикации;
5. ограничительное колько.

Работа с прибором

Указатель тока ПС-2 реализован в виде компактного блока, который предоставляет возможность использовать его в полевых условиях. Перед началом измерений следует выполнить установку телескопической штанги, разложив ее на требуемую длину. После этого прибор цепляется за токопроводящую линию с помощью крюка, прикрепленного к телескопической штанге. Измерительный узел фиксирует наличие тока в линии, к которой он подцеплен. Формируемый сигнал передается на ИК-излучатель, который передает сигнал на приемник, а тот в свою очередь преобразовывает его в электрический и направляет к модулю индикации.

Технические характеристики

Условия для эксплуатации

Приборы ПС-2 рассчитаны для использования в воздушной среде при температурах от -25⁰С до +40⁰С. Величина влажности воздуха может достигать до 80% при температуре в 25⁰С. Наиболее подходящим атмосферным давлением для использования прибора считается от 85 до 107 кПа. В месте использования прибора ПС-2 исключается наличие внешних магнитных или электрических полей, которые могут влиять на работу прибора.
