Твердомер 04412А
Твердомер 04412А это лабораторный прибор, который используется для определения:
- величины поверхностной твердости любой сырой формы или стержня;
- размера текучести у смеси формовочного типа.
Твердомер 04412А применяется для вычислений в различных лабораториях промышленных предприятий, измерительных фирм и т.д.
Конструкция твердомера

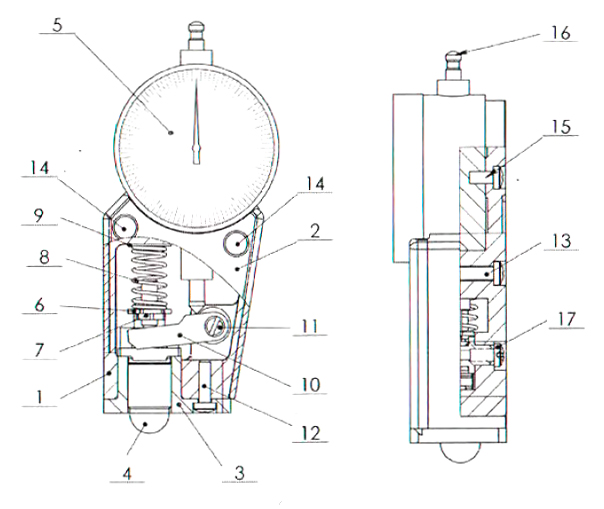

рис. 1 - Конструкция твердомера 04412
На рис.1 показан общий вид и расположение составных частей твердомера.
В корпусе 1 установлены все узлы и детали твердомера. Корпус спереди закрыт крышкой 2.
Втулка 3 является опорной поверхностью твердомера и предназначена для ориентации перемещения индентора 4, который внедряется в исследуемую поверхность и предназначен для передачи глубины его внедрения на отсчетное устройство - индикатор 5. Индикатор предназначен для отсчета, фиксации и сброса показаний.
На инденторе установлены гайка 6 предназначенная для регулировки натяжения пружины 8, и конгргайка 7. Пружина 8, предназначенная для создания усилия внедрения индентора, опирается нижним торцем на гайку 6 и вверху центрируется опорой 9.
Рычаг 10 предназначен для передачи перемещения индентора на шток индикатора 5 в заданном соотношении (1:5). Рычаг насажен на ось-эксцентрик 11, которая позволяет регулировать соотношение плеч рычага.
Втулка 3 закреплена в корпусе с помощью винта 12.
Крышка 2 крепится к корпусу винтами 13 и гайками l4.
Индикатор 5 закреплен в корпусе винтами 15.
Ось-эксцентрик 11 закреплена в корпусе с помощью винта 17.
B индикаторе имеется кнопка сброса показаний 16, образованная верхним концом штока индикатора.
Технические характеристики 04412А
|
Диапазон показаний, единиц твердости |
0...100 |
|
Диапазон измерений, единиц твердости |
30. . .100 |
|
Цена одного деления шкалы, единиц твердости |
1,0 |
|
Форма индентора |
сфера |
|
Радиус сферы индентора, мм |
5 ± 0, 1 |
|
Вылет индентора над опорной поверхностью, мм |
5 ± 0, 1 |
|
Усилия пружины, Н (кгс) |
|
|
в начале диапазона измерений (при 30 единицах твердости) |
4,316 (0,440) |
|
в конце диапазона измерений (при 100 единицах твердости) |
9,810 (1,000) |
|
Приведенная погрешность измерения в диапазоне измерений, единиц твердости |
|
|
по усилию воздействия на индентор, % |
±3,0 |
|
по перемещению индентора, % |
± 5, 0 |
|
Габаритные размеры, не более, мм |
42 х 28 х 102 |
|
Масса, кг |
0,2 |
