Тумблер ТВ1 используется в качестве выключателя и имеет ручной рычажный привод. Данный выключатель может применяться только с номинальным напряжением значение которого равно 250 В и током 5 А.

Конструкция и принцип работы

Конструкционно данный тумблер включает в себя корпус, который имеет контактные элементы и рычажного переключателя. Эти элементы соединены при помощи скобы которая имеет П-образную форму. Эта скоба имеет резьбовую втулку к которой гайками крепится тумблер. Контрактные элементы могут находится в одном из двух положений: замкнуты или разомкнуты. При измерения положения переключателя происходит изменение положения контактов.

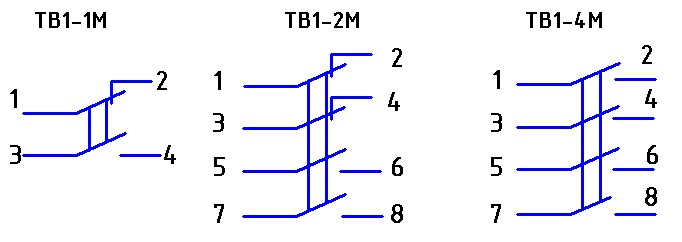

Рис. 1 - электрические схемы коммутации тумблеров ТВ1-1M, ТВ1-2M, ТВ1-4M

Рычажный переключатель находится в положении от ключа

Технические характеристики

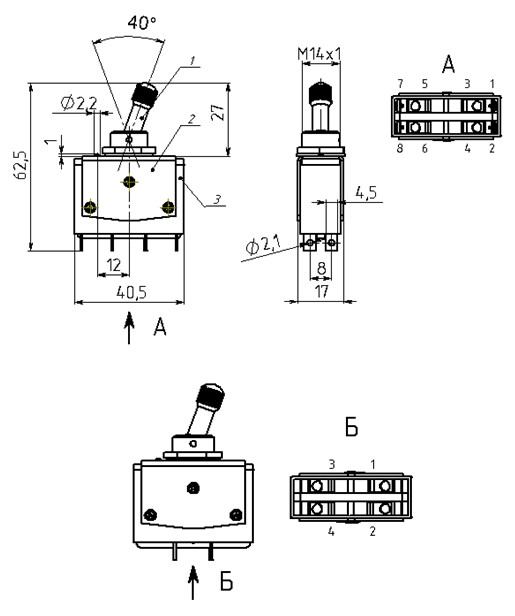

Рис. 2 - конструкция и габаритные размеры ТВ1

Тумблеры серии ТВ1 включают в свой состав (по рис. 2):

1. рычажный переключатель;
2. скоба;
3. корпус.
