Трехцепное реле времени ВЛ-81М
Трехцепное реле времени ВЛ-81М предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, применяются в схемах автоматики как комплектующие изделия.
Конструкция
Конструктивно реле выполнено в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт. Конструкция корпуса обеспечивает установку реле на плоскость или на рейку DIN-35.
На передней панели имеются декадные переключатели для выставления уставок (по два для каждой цепи), микропереключатели поддиапазонов и светодиодные индикаторы: один зеленого цвета для контроля наличия напряжения питания, три красного – состояния выходных реле.

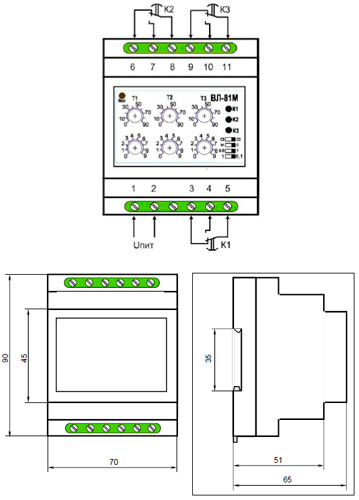

Рис.1. Габаритный чертеж реле времени ВЛ-81М
Технические характеристики
| Параметры | Значения |
| Диапазон выдержек времени (в одном исполнении) | 0,1 с‑99 ч с поддиапазонами (0,1‑9,9 с; 1‑99 с; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 ч; 1‑99 ч) |
| Дополнительная погрешность от изменения температуры | не более 0,1 % на 1°С |
| Напряжение питания, В (по исполнениям) | ДС/АС (88 – 264 В) постоянного, выпрямленного и переменного тока 50 Гц ДС/АС (18 - 100 В) постоянного, выпрямленного и переменного тока 50 Гц |
Диапазон коммутируемых напряжений:
|
12–250 В 12–400 В |
Коммутируемая мощность:
|
30 400 |
| Потребляемая мощность, В•А (Вт) | не более 5 |
Степень защиты реле:
|
IP30 IP20 |
| Габаритные размеры | 70х90х65 мм |
| Масса | не более 0,5 кг |
Эксплуатация
Реле изготавливаются в климатическом исполнении У категории 3 по ГОСТ15150-69.
Реле могут эксплуатироваться в следующих условиях:
- закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
- диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до до 1000 м над уровнем моря;
- относительная влажность окружающего воздуха – до 93 % при температуре 25 ºС;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Допустимо воздействие:
- по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
- электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 160 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
- пульсации питающего напряжения для реле постоянного тока – до 10 %.
