Трансформатор ТОР

Трансформаторы ТОР представляют собой устройства для поддержки функционирования систем питания, используемых в сетях освещения рудников, шахт, обогатительных предприятий. Трансформаторные системы этого типа предназначены для питания напряжением 36 В.

Область применения

Устройства ТОР предназначены для использования на объектах, которые относятся к горнорудной промышленности. Эти объекты должны быть безопасными по наличию в рабочей среде горючих газов и пыли, и должны отвечать маркировке РН2.

Особенности конструкции и использования

Трансформаторы модели ТОР конструктивно реализованы в жестких металлических корпусах, надежно защищающих рабочие элементы от внешних воздействий. Внутри корпуса расположен силовой трансформаторный узел, автоматические выключатели для каналов ввода и вывода, система опорных изоляторов и концевые выключатели. Корпус трансформатора закрывается откидной дверцей, на которой расположены ручки включения/отключения выключателей-автоматов и элементы сигнализации о наличии напряжения на трансформаторе.

Кабельные вводы расположены по обе стороны корпуса трансформатора ТОР. К ним подключены соответствующие автоматические выключатели, в которые встроены независимые расцепители. В цепь расцепителей встроен контакт концевого выключателя, который соединен с дверцей. В случае открывания дверцы корпуса произойдет автоматическое снятие напряжения. Для того чтобы отключить трансформатор в закрытом состоянии имеется функциональная клавиша включения/отключения.

Модификации

• ТОР-1,6;
• ТОР-2,5;
• ТОР-4.

Данные модификации трансформаторов ТОР имеют несколько отличительных характеристик, таких как сила номинального тока нагрузки и первичной обмотки, номинальное напряжение, номинальная мощность.

Условия эксплуатации

Трансформаторные узлы ТОР производятся в климатическом исполнении УХЛ со степенью защищенности от внешних воздействий на уровне IP54. Это позволяет эксплуатировать трансформаторы в воздушной среде, температура которой составляет от -45⁰С до +45⁰С. Величина относительной влажности при Т=+25⁰С может иметь максимальное значение, равное 100%. В месте установки трансформаторов допускается наличие незначительных вибраций, величина которых не должна превышать показатели, установленные для оборудования группы механического исполнения М1.

Технические характеристики

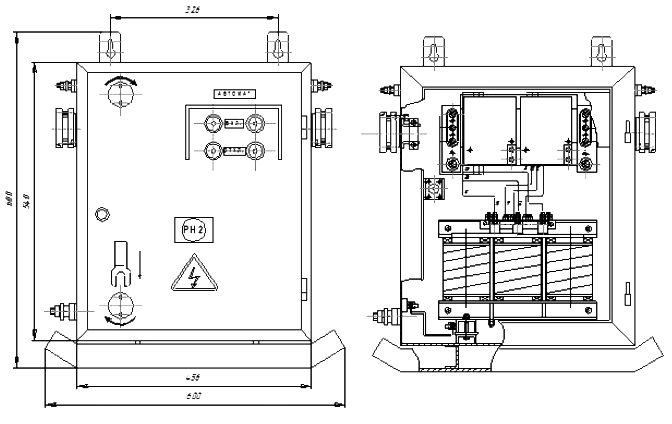

Схема габаритных и установочных размеров ТОР

Комплектация

• трансформатор типа ТОР одной из модификаций;
• паспорт.

Обозначение при заказе

Пример записи обозначения при заказе:

• "Трансформатор осветительный рудничный типа ТОР-2,5".
