Трансформатор ТГМ 1020
Трансформатор ТГМ 1020 – это однофазное трансформаторное устройство, используемое для подачи электрического питания к световым устройствам внешней рекламы. При помощи этого электрического узла обеспечивается требуемое рабочее напряжение на входах электрических газоразрядных трубок. Устройство рассчитано для питания до 10-ти неоновых трубок.
Область применения
Трансформаторы ТГМ 1020 входят в состав рекламных щитов, которые для освещения в ночное время используют газоразрядные лампы. Устройство предназначено для работы с лампами, отличающимися наличием в своей конструкции холодного катода. В основном ТГМ-1020 применяются для питания неоновых рекламных осветителей.
Особенности конструкции и работы
Трансформатор ТГМ 1020 реализован с применением жесткого металлического каркаса, внутри которого расположены рабочие обмотки. На боковой части корпуса имеются клеммы для подключения трансформатора и вывод заземления.
Функционирование трансформаторной системы основывается на принципе электромагнитной индукции. Особенностью функционирования является крутопадающая характеристика трансформаторной системы.
Модификации
- ТГМ 320 - имеет в своей конструкции 3 неоновых трубки;
- ТГМ 620 - конструкционно состоит из 6 неоновых трубок.
Представленные выше модели отличаются от ТГМ 1020 габаритными размерами и количеством неоновых трубок в своей конструкции.
Эксплуатационные условия
Трансформаторы ТГМ 1020 предназначены для работы на открытом воздухе и отличаются использованием естественного воздушного охлаждения. Нормальным положением трансформатора считается горизонтальное, режим функционирования с подключенным осветителем – продолжительный. Рабочее место должно располагаться не выше 1000 метров над уровнем моря.
Подходящим температурным режимом воздушной среды, в которой работают эти трансформаторы, является -600С…+600С. Показатель относительной влажности воздуха может достигать до 80% при Т=+200С. В воздухе не допускается наличие, в больших концентрациях, токопроводящей пыли и агрессивных примесей, способных повредить изоляцию и обмотку трансформаторной системы.
Технические характеристики
|
Минимальное значение вторичного напряжения для холостого хода: |
10 кВ |
|
Значение номинального тока во вторичной обмотке: |
19-21 мА |
|
Значение номинальной нагрузки в количестве трубок с параметрами Д=1.6 см; L=90 см |
10 шт. |
|
Максимальные значения токов короткого замыкания во вторичной обмотке: |
26 мА |
|
Минимальный КПД при средней нагрузке: |
45% |
|
Значение номинального первичного напряжения: |
220 В |
|
Значение средней потребляемой мощности: |
85 |
|
Уровень защиты: |
IP54 |

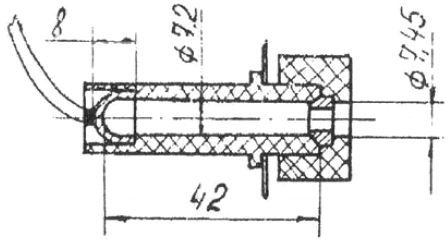

Схема трансформатора с винтовым креплением высоковольтного ввода

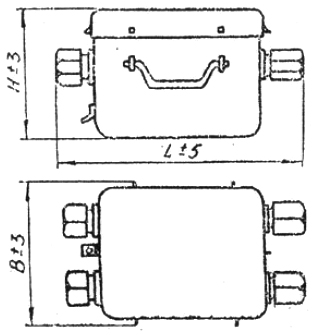

Схема габаритных размеров устройства
