Трансформаторы модели ОСЗ-730 используются для розжига легковозгораемых материалов в системах теплоизоляционного типа, таких как теплогенераторы и котловое оборудование и установки.
Принцип работы трансформатора основывается на появлении электротока в замкнутом пространстве при изменении магнитного потока, который проходит через него.

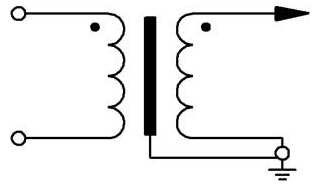

Электрическая схема устройства ОСЗ-730
По техническим характеристикам трансформатор ОСЗ-730 полностью соответствует другой модели - трансформатору ОСЗЗ-730. Единственной отличительной характеристикой является отсутствие корпуса в устройстве ОСЗ-730.

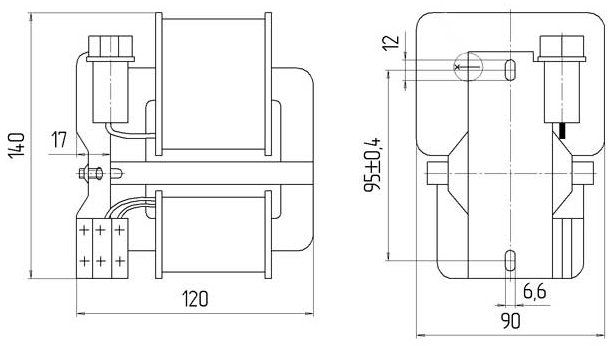

Схема габаритных размеров трансформатора ОСЗ-730
Технические характеристики
|
Номинальное первичное напряжение: |
220 В |
|
Отклонение первичного напряжения: - верхнее - нижнее |
+10% -7,5% |
|
Номинальное вторичное напряжение: |
не менее 7,5 кВ |
|
Значение тока первичное обмотки: |
1,25 А |
|
Номинальный ток (вторичный в режиме короткого замыкания): |
30 мА |
|
Относительная продолжительность включения: |
20% |
|
Продолжительность циклов: |
180 сек |
|
Мощность: |
0,25 кВ А |
|
Габаритные размеры: |
140х120х90 мм |
|
Масса: |
не более 2,5 кг |
Эксплуатационные условия
Использовать трансформатор ОСЗ-730 рекомендуется в условиях полного отсутствия агрессивных газов и большого скопления токопроводящей пыли, так как все эти вещества имеют свойство разрушать изоляцию и сам металл. Перед установкой трансформатора его нужно обязательно заземлить.
