Искробезопасный трансформатор напряжения 36/18 используется в качестве устройства для подачи электропитания на блоки управления типа БДУ-4 и другие управляющие приборы данного вида для предотвращения проявления искр.

Эксплуатационные условия

Трансформатор 36/18 может использоваться в климатическом исполнении УХЛ5 с использование стандарта ГОСТ 15150-69 при температурных показателях воздуха в диапазоне от -10 до +60 °С. Предел допустимой относительной влаги в среде, в которой функционирует трансформатор, при температуре +35 °С достигает отметки 100%. Следуя стандарту ГОСТ 16926.2-90, вибрационная ударная нагрузка не должна достигать отметки выше первой степени коэффициента жёсткости. Не допускается установка устройства 36/18 в незакрепленном виде.

Маркировка

На устройствах этого типа обязательно указываются такие выходные параметры:

• количество витков:
  • первичной обмотки;
  • вторичной обмотки;
• тип трансформатора и значение диаметра его провода;
• предельное значение тока холостого тока;
• обмоточное сопротивление;
• тип сердечника.

Комплектация

При поставке посылка комплектуется самим искробезопасным трансформатором напряжения 36/18 и паспорт устройства. На каждую посылаемую партию предоставляется один экземпляр технического паспорта.

Обозначение при заказе

Пример формулирования заказа на трансформатор напряжения:

• "Трансформатор напряжения 36/18" (ПИЖЦ 656115.142).

Технические характеристики

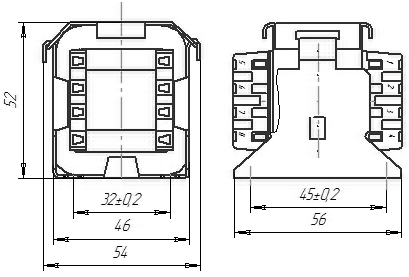

Схема габаритных размеров прибора
