Тиристорный регулятор ТРН
Тиристорные регуляторы напряжения серии ТРН применяются в целях подачи рабочего напряжения к активным или активно-индуктивным нагрузкам. Производится регулируемая подача напряжения от 3-фазной питающей сети. Процесс питания осуществляется через автоматический выключатель или предохранительную систему, ток отсечки которых составляет 3·Iном.
Конструкционные особенности
Тиристорные регуляторы реализуются в виде металлических шкафов двух форм-факторов. В верхней и нижней части задней стенки устройства проделаны специальные отверстия для крепления на вертикальной плоскости.
Передняя панель устройства выполнена в виде съемной крышки, на которой располагается пульт для выполнения настроек и индикации работы преобразователя.
Для обеспечения оптимального температурного баланса внутри металлического шкафа преобразователь владеет встроенным охладительным вентилятором и воздушными каналами.
Функционирование регулятора
Управление напряжением с помощью тиристорной системы может происходить независимо для каждой из фаз или может быть общим на три фазы одновременно. Регулировка рабочего напряжения реализуется за счет смены величины угла открытия силового тиристора. Подключение нагрузки к регулятору производится через внешний разделительный трансформатор. Система управления на базе тиристора рассчитана на функционирование в двух режимах:
- Регулировка напряжения на подключенной нагрузке происходит пропорционально до внешнего управляющего сигнала;
- Поддерживается ток на нагрузке, величина которого задается посредством внешнего управляющего сигнала.
В качестве управляющего сигнала могут применяться сигналы тока 0…20 мА или напряжения 0…+5 В и 0…+10 В. Также регулятор поддерживает управление через шину RS485 посредством протокола MODBUS RTU.
Технические характеристики
|
Величина номинального напряжения: |
0,38 кВ |
|
Число поддерживаемых фаз: |
3 |
|
Значение номинального тока: |
от 12 до 40 А от 63 до 250 А от 315 до 630 А |
|
Возможность регулировки выходного напряжения: |
от 0 до Uном. |
|
Интервал токовых регулировок: |
от 0 до Iном. |
|
Число аналоговых входов/выходов: |
3 / 3 |
|
Тип и количество дискретных входов: |
Неизолированные / 3 |
|
Показатель защищенности от внешних факторов: |
IР22 |

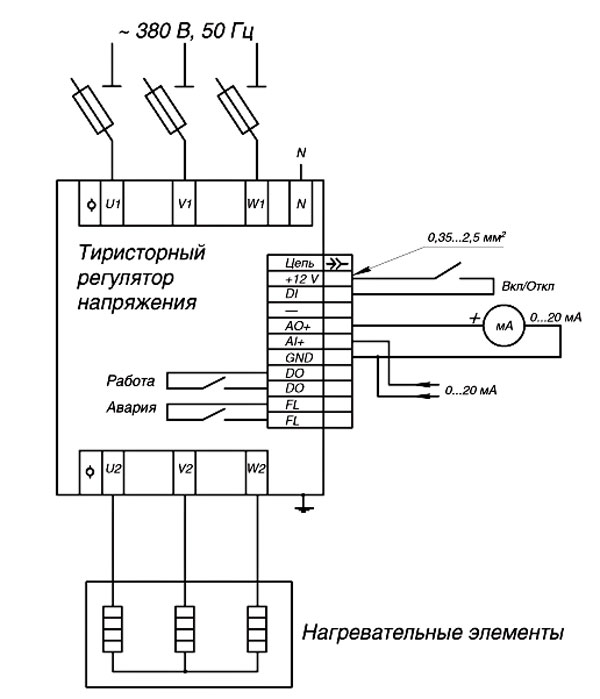

Схема подключения
Комплект поставки
Комплектация регулятора включает:
- ТРН-устройство;
- Инструкция по использованию;
- Техпаспорт.
