Терморегулятор РТУ-20-Д-NTC предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.
Функциональные возможности
- индикация текущей температуры датчика на светодиодном индикаторе;
- сохранение параметров при отключении питания в энергонезависимой памяти;
- светодиодный индикатор подачи напряжения на подключенную нагрузку;
- выбор логики работы «нагрев», «охлаждение», «окно»;
- выбор режима работы: фазовое, импульсное, двухпозиционное регулирование;
- калибровка показаний температуры.
Комплект поставки
- Терморегулятор РТУ-20/D-NTC - 1 шт.
- Датчик NTC - 1 шт.
- Инструкция - 1 экз.
- Упаковочная коробка - 1 шт.
Технические характеристики
| Параметр | Значение |
| Логики работы | нагрев, охлаждение, окно |
| Режимы работы | импульсный, фазовый, двухпозиционный |
| Шаг установки диапазона температуры | 0,1°С |
| Возможна корректировка показаний температуры | ±7,0°С |
| Пределы регулировки температур | -40,0...+110°С |
| Коммутируемая способность симистора | 20 А x 250 В |
| Напряжение питания | ~220 B |
| Датчик температуры (в комплекте) | внешний NTC, длина ≈ 2 м |
| Количество разрядов цифрового индикатора | 3 |
| Высота цифр светодиодного индикатора | 10 мм |
| Потребляемая мощность | не более 1 Вт |
| Размер терморегулятора | 90 x 52 x 65 мм |
Размещение и монтаж
Терморегулятор в корпусе переходника РТУ-20-Д-NTC снабжен вилкой, при помощи которой осуществляется подключение в розетку. Нагрузка, в свою очередь, подключается к прибору вилкой (евровилкой) в розетку терморегулятора, имеющуюся на передней панели. Данное подключение не требует фазировки.
При установке прибора на DIN-рейку в комплексе с другими модульными приборами необходимо учитывать, что для эффективного охлаждения симистора необходимо оставлять интервалы между корпусом регулятора мощности и соседних приборов с обеих сторон не менее 15мм.
При подключении нагрузки к внешнему симисторному блоку обязательно используйте кабельные наконечники.

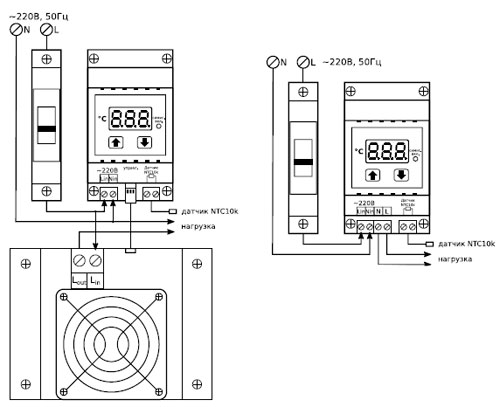

Рис.1. Схема подключения терморегулятора РТУ-20-Д-NTC
