Терморегулятор РТУ-16/KARRE предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.

Функциональность

индикация текущей температуры датчика на светодиодном индикаторе;
сохранение параметров при отключении питания в энергонезависимой памяти;
светодиодный индикатор подачи напряжения на подключенную нагрузку;
релейный выход;
выбор логики работы «нагрев», «охлаждение», «окно»;
калибровка показаний температуры.

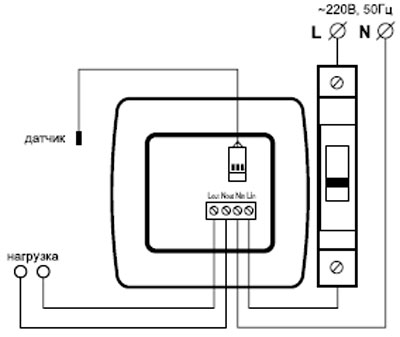

Рис.1. Схема подключения терморегулятора РТУ-16/KARRE

Технические характеристики

Параметр	Значение
Логики работы	нагрев, охлаждение, окно
Шаг установки диапазона температуры	0,1/1 °С
Возможна корректировка показаний температуры	±4,0°С
Пределы регулировки температур	-50...+125°С
Коммутируемая способность реле	16А/250В
Напряжение питания	~220 B
Датчик температуры	внешний цифровой DS18B20, длина ≈ 2м
Количество разрядов цифрового индикатора	3
Высота цифр светодиодного индикатора	10 мм
Потребляемая мощность	не более 1 Вт
Размер терморегулятора	80х80х48мм

Работа устройства

Терморегулятор РТУ-16/KARRE включает и отключает нагревательный или охладительный прибор при достижении установленной температуры нижнего или верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды. Применяется, в основном, для системы "теплый пол".
