Терморегулятор МТР-44 представляет собой микропроцессорный регулятор, применяемый для эффективной регулировки технологических процессов в разных отраслях промышленности. Он может применяться как автономный узел регулировки, так и входить в состав масштабных АСУТП современных предприятий.

Область применения

Терморегулятор МТР-44 рассчитан для применения в составе:

• удаленных устройств связи с контролируемым объектом;
• систем промышленной автоматики и телемеханики;
• территориально распределенных и локальных систем управления;
• дистанционного сбора информации и диспетчерского контроля.

Функциональное предназначение

Применение регулирующих модулей МТР-44 позволит обеспечить:

• измерение восьми физических параметров посредством специальных датчиков с последующей индикацией полученных результатов на встроенном табло;
• регулирование технологических процессов по 8-ми независимым каналам по установленной пользователем логике;
• программное регулирование работой функциональных приборов, связанных с терморегулятором;
• сигнализацию внештатных и аварийных ситуаций, а также предупредительную сигнализацию при выходе контролируемых физических величин за пределы уставки;
• применение нескольких законов регулирования;
• передача измерительной информации при помощи интерфейса RS-485 через протокол ModBus.

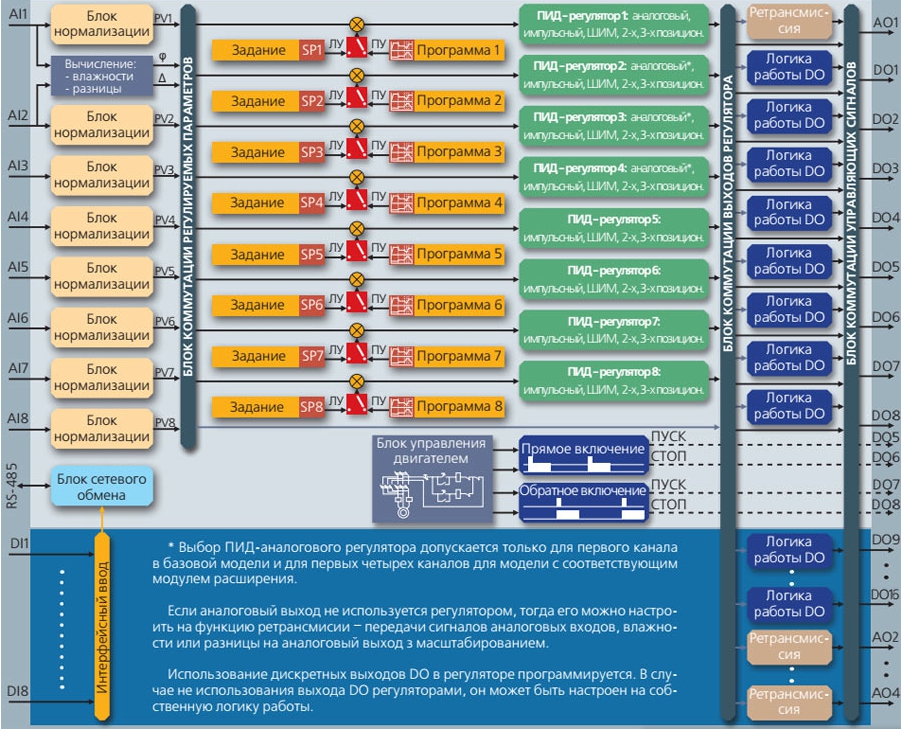

Функциональная схема регулятора МТР-44

Конструкционное исполнение

Терморегулятор МТР-44 построен по блочному типу и включает в свой состав пластиковый корпус, фронтальный блок с передней панелью и тыльный блок задней части устройства. Ударопрочный корпус из пластика надежно защищает рабочие элементы блока от механических воздействий и проникновения влаги и пыли – показатель защищенности IP30. Передняя панель используется для настройки и управления работой терморегулятора, а задняя применяется для подключения измерительных датчиков, сети питания, управляемых исполнительных устройств.

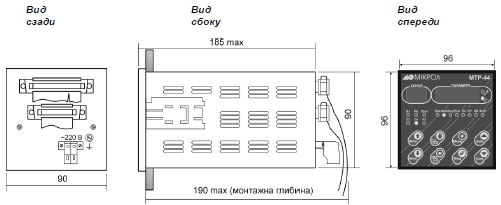

Схема габаритных и установочных размеров регулятора МТР-44

Функционирование терморегулятора осуществляется под управлением высокопроизводительного микроконтроллера с RISC-архитектурой. Микроконтроллер владеет энергонезависимым запоминающим устройством в котором сохранены алгоритмы реализации блоком его функциональных возможностей.

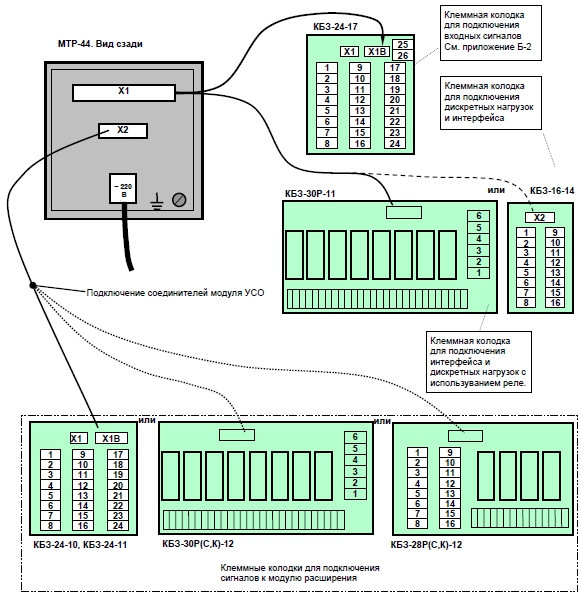

Схема внешних соединений. Подключение блока

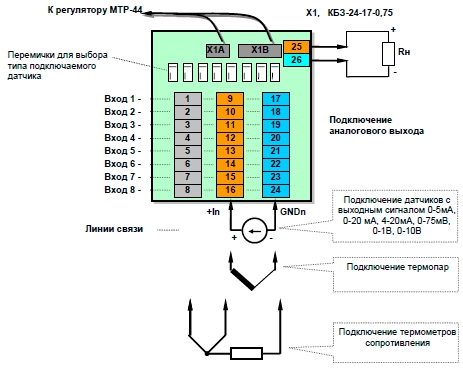

Схема подключения датчиков ко входам регулятора

Технические характеристики

Комплектация

• микропроцессорный регулятор МТР-44;
• клемно-блочный соединитель;
• сетевой разъем с монтажным рычагом;
• технический паспорт;
• эксплуатационная инструкция.
