Термопреобразователь ТХА, ТХК-2088

Термоэлектрические преобразователи ТХА, ТХК-2088 относятся к измерительным приборам, используемым для контроля температурных режимов при реализации технологических процессов. Устройства этого типа позволяют контролировать температуру рабочей среды в достаточно широких интервалах температур и используются в тех случаях, когда выполнить это с помощью обычных термометров невозможно.

Область применения

Преобразователи ТХК, ТХА-2088 рассчитаны для проведения измерений температуры газовой и жидкой среды химически неактивной среды. Также допускается возможность и контроля температур в агрессивной среде, к которой является устойчивым материал, из которого производится защитная арматура.

Особенности конструкции

Температурные преобразователи этого типа производятся в виде Г-образных устройств, которые на одном конце имеют термочувствительный элемент, помещенный в защитную арматуру, а на другом коммутационную головку. С помощью этой головки преобразователь устанавливается в рабочей зоне и обеспечивается коммутация термочувствительного элемента с внешними измерительными системами.

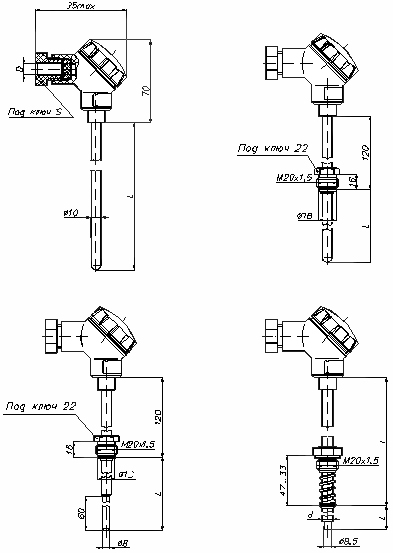

Схема габаритных размеров преобразователей

Устройства ТХА, ТХК-2088 могут иметь 1 или 2 рабочих спая, помещенных в защитную арматуру, производимую из стали. Головка преобразователей производится из прессматериала АГ-4В.

В устройствах ТХА в качестве термочувствительного элемента используется спай из хромель-алюминиевого сплава, а для устройств ТХК применяется хромель-копелевый сплав.

Особенности работы преобразователей

Принцип функционирования термопреобразователей ТХА, ТХК-2088 основан на термоэлектрическом эффекте, который заключается в появлении разности потенциалов между спаянными проводниками, концы которых располагаются в разных температурных зонах. Измеряя генерируемую ЭДС, можно прийти к температурным показателям контролируемой среды.

Технические характеристики
