Термопреобразователь ТХА-1172Р

Таблица характеристик термопреобразователя

Рабочий диапазон измеряемых температур, °С

• для ТХА-1172Р (рис. 1, 3, 7)

от 0 до 600

• для ТХА-1172Р (рис. 2, 4, 5, 8)

от 0 до 800

• для ТХК-1172Р (рис. 1, 2, 3, 4, 7, 8)

от 0 до 500

• для ТХА-1172Р (рис. 6)

от -40 до +600

• для ТХК-1172Р (рис. 6)

от -40 до +500

Литерное обозначение НСХ преобразования(ГОСТ 3044)

• для ТХА-1172Р

K

• для ТХК-1172Р

L

Класс (ГОСТ 6616)

• для ТХА-1172Р

1 или 2

• для ТХК-1172Р

2

Показатель тепловой инерции, с, не более

• для ТХА/К-1172Р (рис. 1, 2, 3, 4, 7, 8)

60

• для ТХА-1172Р (рис. 5)

5

• для ТХА/К-1172Р (рис. 6)

2

Условное давление измеряемой среды Pу, МПа

• для ТХА/К-1172Р (рис. 1, 3, 7)

2,5

• для ТХА/К-1172Р (рис. 2, 4, 8)

10

• для ТХА-1172Р (рис. 5)

0,25

• для ТХА/К-1172Р (рис. 6)

32

Материал защитной арматуры

сталь 12Х18Н10Т или 10Х17Н13М2Т

Устойчивость к механическим воздействиям

вибропрочные, ударопрочные

Материал головки

• для рис. 3,4,5,6

сталь 12Х18Н10Т

• для рис. 1,2,7,8

прессматериал АГ-4В

Головка термопреобразователя водозащищенного исполнения.

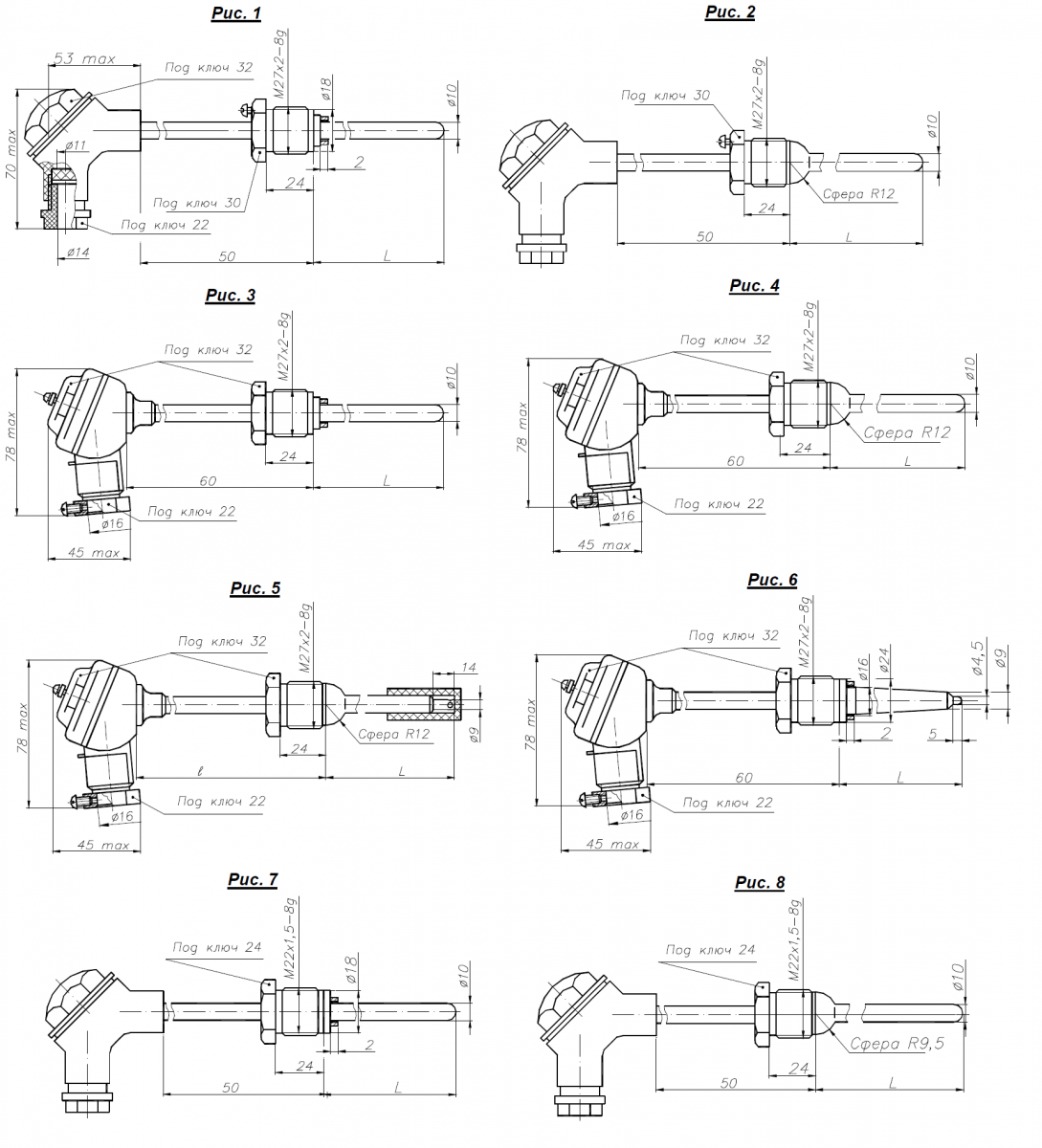

Рис.1-5,7,8

L,мм

80

100

120

160

200

250

320

400

Рис.5

L,мм

120 или 200

Рис.6

L,мм

50

60

80

100

120

160

200

250

320
