Термопара ТСП - 8040Р можно применять для нахождения значения температуры воды в разных состояниях (жидком и парообразном), масла, газов (таких как кислород, водород, углекислый газ) и других веществ.
Технические характеристики
|
Класс допуска (ГОСТ 6651) |
B |
|
Показатель тепловой инерции, с, не более |
6,5-9 |
|
Схематическое изображение соединений (ГОСТ 6651) |
|
|
для длин до 500 мм |
2 |
|
для длин свыше 500 мм |
3 |
|
Количество чувствительных элементов |
1 или 2 |
|
Устойчивость к механическим воздействиям |
виброустойчивые, ударопрочные |
|
Головка термопреобразователя водозащищенного исполнения. |
|
|
Материал головки |
сталь 12Х18Н10Т |

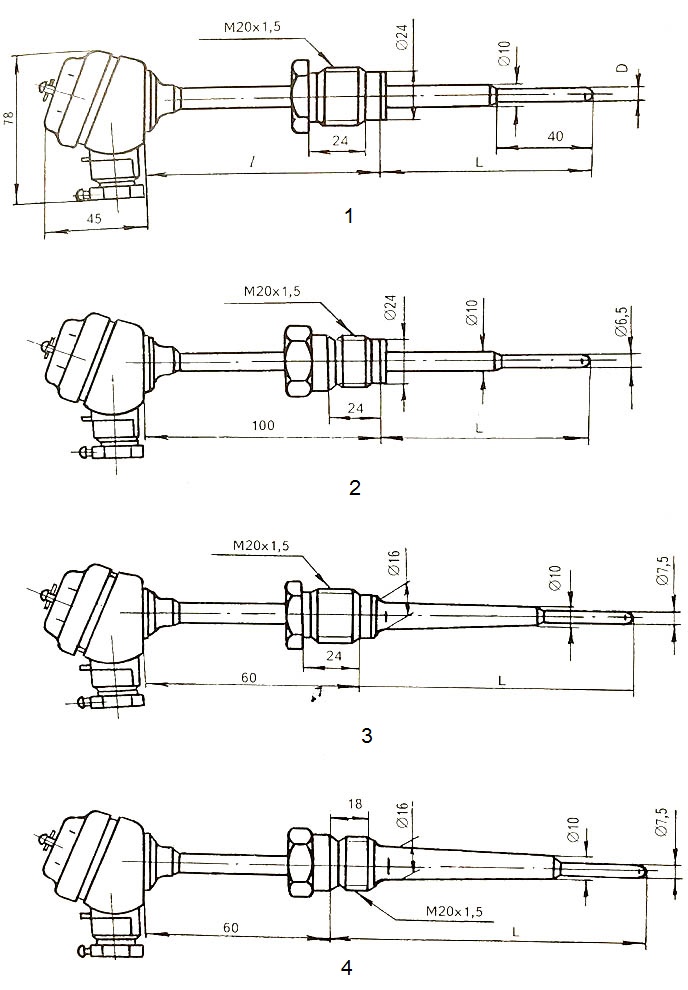

рис. 1 - Габаритные размеры ТСП - 8040Р
|
Тип |
Материал защитной арматуры |
Рис. |
Темпера-тура, °С |
Условное давление Ру, МПа |
|
ТСП-8040Р |
08Х18Н10Т сплав 3М БрАЖЦМц9-4-4-1 |
1 |
-200...+500 -50...+300 -50...+150 |
16 10 6,4 |
|
08Х18Н10Т |
2 |
-50...+400 |
25 |
|
|
08Х18Н10Т сплав 3М БрАЖЦМц9-4-4-1 |
3 |
-200...+500 -50...+300 -50...+150 |
25 25 10 |
|
|
08Х18Н10Т сплав 3М БрАЖЦМц9-4-4-1 |
4 |
-50...+500 -50...+300 -50...+150 |
25 25 10 |
