Тахометр ТЭ
Тахометр электронный ТЭ представляет собой устройство, предназначенное для непрерывного удаленного контроля за скоростью вращения коленвалов, входящих в состав главного и вспомогательного дизеля или дизельного генератора. Это могут быть дизельные установки, которые установлены на судах с неограниченным регионом плавания или стационарные дизели, используемые на наземных объектах.
В процессе своей работы тахометры обеспечивают цифровую индикацию контролируемых величин, а также подачу сигнала на систему сигнализации в моменты увеличения частоты работы коленвала выше выбранной уставки. Формирование сигналов обеспечивается посредством замыкания/размыкания релейных контактов.
Особенности конструкции и работы тахометра
Тахометр ТЭ включает в свой состав ударопрочный корпус с передней коммутационной панелью, функциональную электронную плату, соединитель. В комплекте с тахометром поставляется и датчик оборотов. Он представляет собой устройство, внутри корпуса которого установлен вращающийся измерительный диск. С помощью электронной платы происходит преобразование частоты вращения диска в электронные сигналы. Между собой блок ТЭ и датчик оборотов соединяются коммутационным кабелем.
Функционирование тахометра построено по счетно-импульсной методике. Она заключается в том, что производится отсчет импульсов с помощью датчика оборотов, и информация передается на электронную плату блока тахометра. Число импульсов пропорционально скорости вращения коленчатого вала, их подсчет ведется на протяжении определенного промежутка времени.

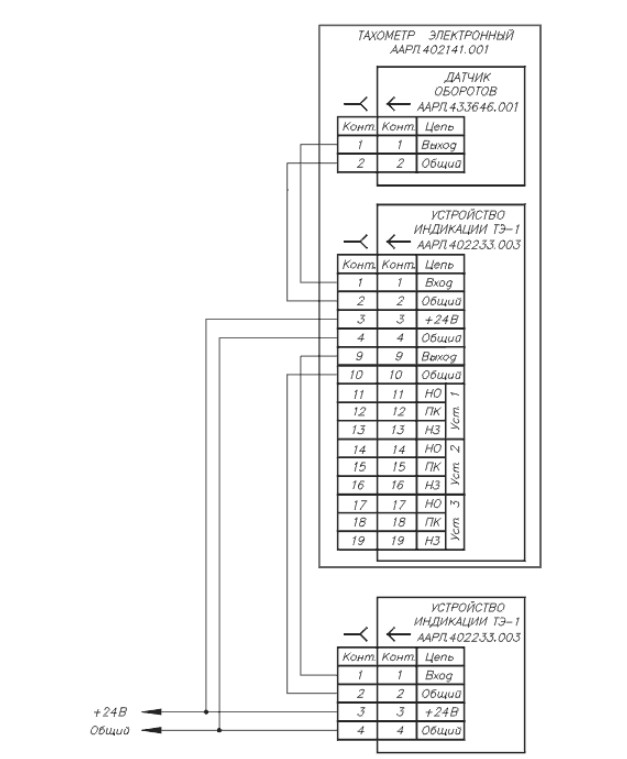

рис. 2 - Схема соеденения ТЭ с датчиком оборотов

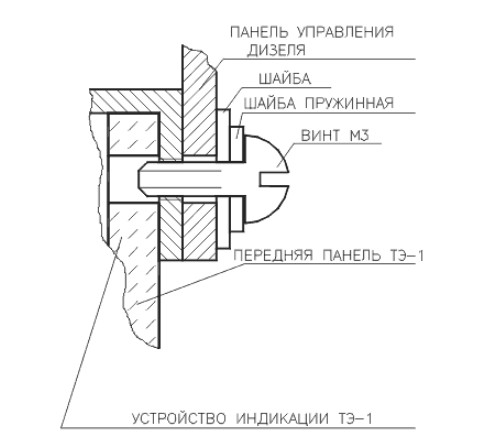

рис. 3 - Крепление устройства индикации ТЭ
Технические характеристики
ААРЛ.402141.001ТО
|
Поддерживаемый диапазон измерений: |
от 1 до 4·103 об/мин |
|
Показатель дискретности измерений: |
1 об/мин |
|
Показатель точности: |
0.5 |
|
Длительность одного цикла измерений: |
2 сек |
|
Показатель тахометра: |
2 |
|
Значения пороговых значений выдаваемых сигналов: |
500\1350\1700 об/мин |
|
Предельная величина коммутируемого напряжения любой из полярностей: |
31.2 В |
|
Максимальная величина коммутируемого тока: |
0.5 А |
|
Тип подключаемой нагрузки: |
активная |
|
Питающее напряжение: |
от 18 до 31.2 В |
|
Величина потребляемой мощности: |
не больше 5 Вт |
|
Рабочие температуры: |
|
|
-100С … +700С |
|
-100С … +550С |
|
Размеры и вес: |
|
|
80х90 мм /0.9 кг |
|
|
83х83х60 мм / 0.4 кг |
|
Показатель защищенности по ГОСТу 14254-96 |
IР22 |

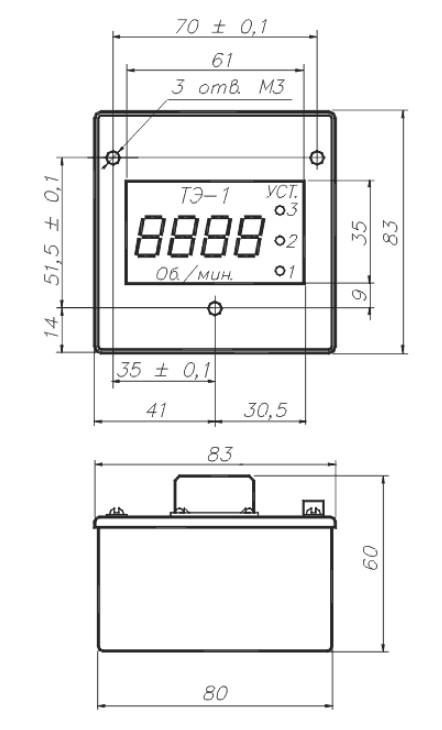

рис. 4 - Габаритные и присоединительные размеры ТЭ-1
